ギア継手 ねじり剛性ポンプ用軸用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ギア, ねじり剛性
- 応用
- ポンプ用, 軸用, 風力タービン用, 鉄道用, サーボ モーター用, 工具機械用, 鉄道車両用, 印刷機用, トランスミッション用, 工業用, 海洋用途, 機械的動力伝達用, 圧延器用, コンベア用, ミキサー用, 撹拌機用, ディーゼルエンジン用, 食品産業用, 電動モーター用, 包装産業用, 引き上げ設備用, 織物工業用, 抄紙機用, ベアリング用, ギヤ用, セメント産業
- その他の特徴
- シャフトハブ, 不整列対策, 補償, 高性能, 防振, フライホイール付, 非潤滑性, 騒音及び振動軽減, スペーサー付き, 解体可能
- 固定
- スリーブ
- トルク
最少: 10 Nm (7.3756 ft.lb)
最大: 2,400 Nm (1,770.1492 ft.lb)
- 回転速度
最少: 2,400 rpm (15,079.64 rad.min-1)
最大: 8,000 rpm (50,265.48 rad.min-1)
詳細

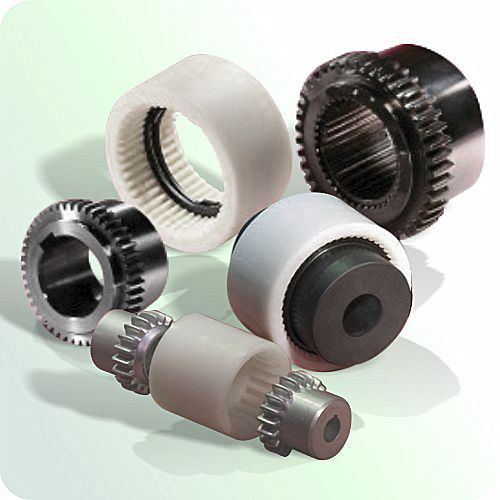

これらのスチールギヤハブ/ナイロンドライブスリーブギヤカップリングは、制御されていない追加のベアリング荷重から隣接するシャフトベアリングを解放するように設計されています。
最大シャフト径100mmの最大トルクは2,400Nm、最大回転数は8,000rpmまで対応可能です。
シングルまたはダブルエンゲージメントオプションは、さまざまなアプリケーションに適しています。
高出力ドライブ用の連続スリーブまたはフランジ付き接続。
Vari-Crownの歯形は、位置がずれたときの歯の強度が高くなっています。
水平または垂直のいずれかの取付けに使用できます。
ご要望に応じて、ディスエンゲージまたはシャーピンのオプションをご用意しています。
スペーサタイプの接続は、大きなシャフトエンドギャップに対応しています。
ナイロンスリーブのオプションは潤滑を必要としません。
詳細情報と技術仕様のカタログは https://www.jbj.co.uk/gear-couplings.html を参照してください。
---
