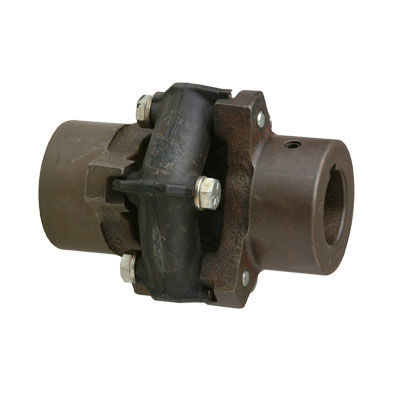

エラストマー軸継手 Saga series

ねじりフレキシブル軸用不整列対策

六角形または八角形のゴム製ドーナツ型エレメントの各頂点には、加硫時に金属製のインサートが配置されています。この金属製のインサートには、エレメントを鋳造された円筒形のハブの歯に固定するためのボルトが取り付けられています。埋め込まれたインサートには、ハブの嵌合面に接続する歯もあるので、組み立て時に軸方向のボルトを容易に締め付けることができ、ゴムが弾性の限界を超えてねじれることはありません。各頂点の間のゴムはあらかじめ圧縮されているので、様々な形のミスアライメントやねじり振動から生じるストレスに対する耐久性が非常に高くなっています。 佐賀のカップリングは通常、軸と軸の間に使用されますが、フランジやフライホイールの取り付けにも対応しています。また、ユニバーサルジョイントのドライブシャフトの代わりに、別途ねじりカップリングを使用するフローティングシャフトタイプも用意しています。また、エレメントを直列に積み重ねることで、極端な過渡的または恒久的な平行ミスアライメントがあるアプリケーションや、ねじりの力学で適切なダンピングや振動デカップリングのために非常に柔らかいエレメントが必要なアプリケーションにも使用できます。このゴムの剛性は、デュロメーターによるショアA値で測定すると60であり、このような状況の大部分をカバーしている。 エラストマー製予備圧縮型カップリング ねじり剛性が低い（他のラバーインコンプレッションカップリングよりも） 高衝撃のスタート/ストップアプリケーションに匹敵しない 用途としては、ピストン駆動装置、コンプレッサー、激しい打撃、破砕装置などがあります。
