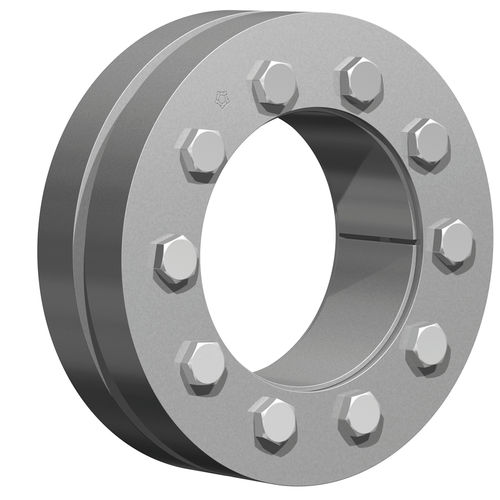

シュリンクディスク軸継手 RfN 4091

ディスク形軸用フランジ取り付け

スリット入り内輪 - ハブにかかる損失と圧力が少ない。 リングフェダー® RfN 4091シリーズは、特に強力な外輪を持つ幅広の構造により、極めて静的または動的な負荷がかかる用途でも、最高の伝達値を実現します。予圧は、用途に合わせて設定することができます。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、それに対応するテーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力を要しました。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 - RINGFEDER® Shrink Disc Connectは、あらゆる種類のハブをシャフトや車軸に固定するのに適しています。従来のシュリンクフィット、キー、ポリゴン接続、スプラインシャフトなどを置き換えることができます。
