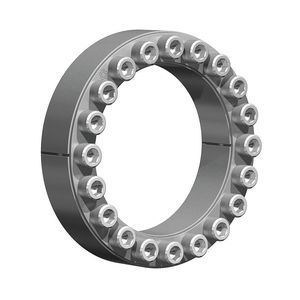

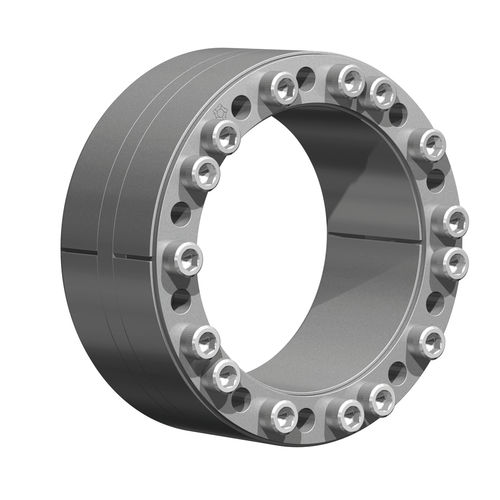

ブロック装置軸継手 RfN 7015.1

ギアトランスミッション用軸

RfN 7015のバージョンで、コンベヤプーリなどの高曲げ荷重の用途に対応するため、シャフトとハブの圧力を低くしています。 製品特性 ロッキングアセンブリRfN 7015.0のバージョンで、ソフトエンドディスクの応力を軽減するために、表面圧力を低くしています。 表記の説明 ラジアル方向の力によって生じる曲げモーメントは、ロッキングアセンブリ、シャフト、ハブにとって追加の荷重となります。この負荷は、追加の圧力を生み出し、回転に作用し、ロッキングアセンブリから生じる圧力と重ね合わせる必要があります。接続を維持するためには、シャフトとハブが最大限の圧力を受けると同時に、ロッキングアセンブリ、シャフト、ハブの接触部における表面圧力の最小値を維持する必要があります。さらに、曲げモーメントが加わるため、記載されているトルク値(T)は減少しています。ロッキングアセンブリの応力を下げるため、ねじの締め付けトルク（TA）も小さくなっています。
