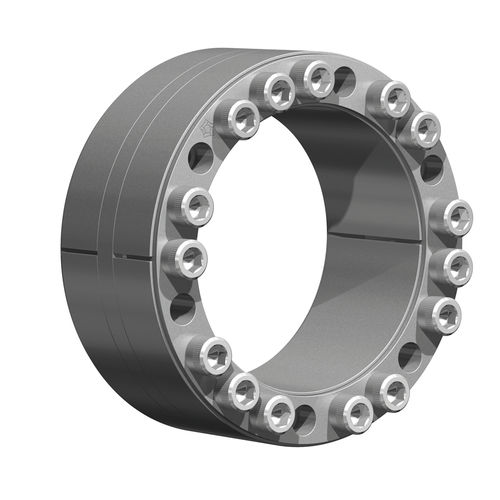

ブロック装置軸継手 RfN 7015.0

大型3パートトランスミッション用

優れたセンタリングと高トルク伝達のために、このデュアルテーパーデバイスはRINGFEDER®エンジニアリングの専門知識を最大限に反映しています。このスタイルには、一般的なエンジニアリング用途の7015.0とコンベヤプーリー用途の7015.1の2種類があります。サイズは100mmから600mmまであります。 製品特性 表への説明 ラジアル方向の力によって生じる曲げのモーメントは、ロッキングアセンブリ、シャフト、ハブに追加の荷重をもたらします。この荷重は、ロッキングアセンブリから生じる圧力と重なり合い、回転に作用し、追加の圧力を生み出します。接続を維持するためには、シャフトとハブが最大限の圧力を受けると同時に、ロッキングアセンブリ、シャフト、ハブの接触部における表面圧力の最小値を維持する必要があります。さらに、曲げモーメントが加わるため、記載されているトルク値(T)は減少しています。ロッキングアセンブリの応力を下げるため、ねじの締め付けトルク（TA）も小さくなっています。
