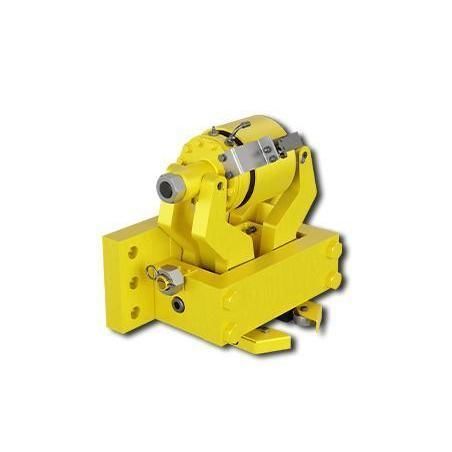

摩擦ブレーキ DR 085 FHK

ばね作動式油圧解除救急用

製品概要
バネ作動・油圧解放のレールクランプ式ストームブレーキ。保持および緊急制動用途向けに設計されています。フレームサイズ085で、保持力は50 kN〜400 kNの範囲で選択可能、複数のレールプロファイルに対応します。

利用可能な資料

• データシート DR 085 FHK (PDF)
• 製品フライヤー (PDF)
• 3D CADモデル (ZIP)
• 取付説明書 DR 085/088 FHM (PDF)
• カタログ：工業用ブレーキ (PDF)

技術的特徴（表）
Features — Code
Clamp — D
Rail — R
Frame size 085 — 085
Spring activated — F
Hydraulically released — H
No adjustment to counter friction block wear — K
Max. braking forces for holding of 50 kN, 100 kN, 200 kN, 300 kN or 400 kN — 050 to 400
Thruster mounted in central position — M
Clamping jaws available for rail profiles A55, A65, A75, A100, A120 or 6,00E+02 — A55 / A65 / A75 / A100 / A120 / 6,00E+02

仕様 / 技術仕様

• タイプ：バネ作動・油圧解放型レールクランプ式ストームブレーキ
• モデル / フレームサイズ：085
• クランプコード：D
• レールコード：R
• 作動：バネ作動（F）
• 解放：油圧解放（H）
• 摩擦ブロック摩耗の補正：補正なし（K）
• アクチュエータ位置：中央（M）
• 最大保持力：50 kN、100 kN、200 kN、300 kN、400 kN
• 対応クランピングジョー（レールプロファイル）：A55、A65、A75、A100、A120、6,00E+02
• 入手可能資料：データシート、製品フライヤー、取付説明書、3D CADモデル
