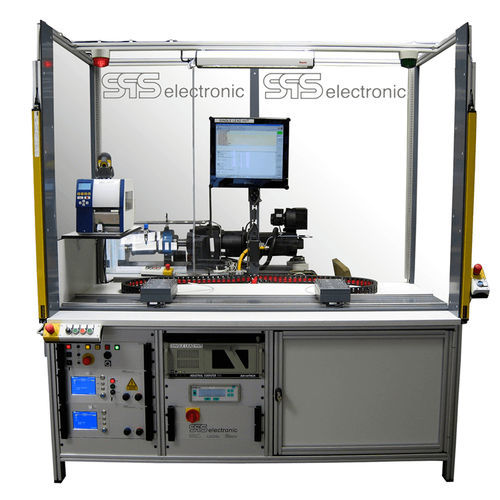

抵抗性試験機

絶縁抵抗耐電圧ケーブル用

自動車業界におけるこのシステムの要件は、最大10芯で、さまざまなコネクタを備えた電気モーター用ケーブルを検証することでした。個々の端子ラグ間の距離は狭いものの、ここでは最大5,500 V ACおよび6,000 V DCの高電圧絶縁試験（ハイポット試験）が可能である必要がありました。 各種回路に対応するため、多様なコネクタプラグが製造された。これにより、交換可能な転送フィールドを介して、多種多様なモーターケーブルに適した試験アダプタを接続することが可能となった。信号は、大電流用およびバネ式コンタクトプローブを介して伝送される。 この構成により、ハイポット試験中にコネクタプラグ内でフラッシュオーバーが発生することはありません。これは、接点ピンの特殊な絶縁処理によって実現されました。ハイポット試験に加え、4線式測定法を用いた抵抗試験も実施されました。すべての試験は、ケーブルを一度接続するだけで自動的に実行されます。ユーザーの安全を確保するため、システムにはライトカーテンが装備されています。 試験システムのPCには、任意の数の試験プログラムを保存できます。これにより、顧客は新製品の開発時に独自に新しい試験プログラムを作成することが可能です。ただし、データが同一の製品については、同じ試験プログラムを使用することも可能であり、その場合は製品リストを通じて各被試験装置（DUT）に割り当てられます。 試験結果は、XMLまたはAccess形式で、ネットワーク上の任意の場所に自動的に保存されます。 試験システムの機能性を全自動で確認するために、専用の試験用ダミーが使用されます。試験システムの毎日の起動時には、試験担当者にこのダミーを接続し、対応するプログラムを開始するよう求められます。
