電動モーター用テスト システム

固定子オンサイト自動

製品説明

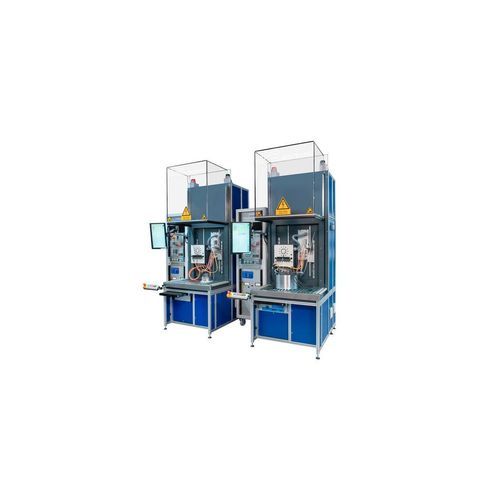

含浸前後のステータを検査するため、ほぼ同一の試験ステーションを2台導入しました。両ステーションはピーク時に相互運用できるよう設計されており、多様な被試験品（DUT）と短いサイクル時間の要件に対応しています。

業界
電動機（モーター）

課題
試験システムは生産ラインへ組み込む必要がありました。寸法が大きく異なる多数のDUTに対応しつつ、高い柔軟性を確保し、試験時間を短くすることが求められました。

必要な試験

• 極性識別（N極／S極）
• 生産環境での部分放電試験
• ステータ冷却装置の加圧／気密試験

ソリューション
必要な柔軟性を実現するため、すべてのDUTバリエーションに対応可能なユニバーサルDUTインターフェースを採用し、ステーションのコンバージョンなしで接続できるようにしました。サイクル時間短縮のため空圧クランプ方式を採用しています。
極性試験用に高耐圧の専用アダプタを開発し、DUTに挿入したまま試験が可能です。
顧客要件に合わせた専用ソフトウェアにより、試験ステーション上で試験シーケンスを作成し社内ネットワークに保存できます。DUTに貼付された2Dバーコードをスキャンすることで正しいシーケンスが自動読み込みされ、ネットワークデータベースから試験パラメータが自動入力されます。作業者の安全は、挟み込み防止機構付きの試験カバーで確保されています。
専用のテストダミーにより起動時にステーションを自動検証します。ダミーテストが不合格の場合は、それ以降の試験を許可しません。

利点

• 作業台設計、適応、ソフトウェアを含むターンキー提供
• DUTを一度接続するだけで自動試験が可能
• ステーション上で試験シーケンスを作成しネットワークのパラメータで自動補完
• 生産ラインへの容易な統合
• 保守性に配慮した設計
• 短いサイクルタイム
• ユニバーサルDUTインターフェースによる高い柔軟性

仕様 / 技術特性

• 幅広いDUTに対応するユニバーサルDUTインターフェース
• 短サイクルを実現する空圧クランプシステム
• 挿入したまま使用可能な高耐圧極性試験アダプタ
• 生産環境向けに統合された部分放電試験
• ステータ冷却装置の加圧／気密試験
• 保護接地（PE）試験機能
• 絶縁抵抗測定（巻線、筐体、センサ）
• 高電圧 AC/DC 試験（巻線、筐体、センサ）
• 3相抵抗測定
• 個別センサの抵抗測定
• サージ電圧試験
• サージおよび高電圧試験時の部分放電測定
• 2Dバーコードとネットワークデータベースによる試験シーケンスの自動読み込み
• 自動ステーション検証用の組込みテストダミー
• 挟み込み防止付きの安全試験カバー
• 作業台設計、適応、ソフトウェアを含むターンキー提供
