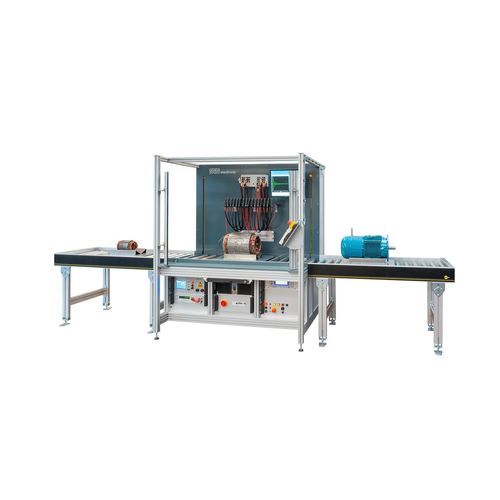

インピーダンステスト システム

エレクトロニクス産業用固定子オンサイト

概要
中出力帯の電動機の生産後、ステータは安全性と機能について検査されます。生産は製品バリエーションが大きく、ロットが小さく、品質要件が高いことが特徴です。製品責任に関する規定により、すべての試験データは永久保存が求められます。

業界
電動機

課題
既存の試験設備を自動化し、サイクルタイムを短縮するとともに、検査の深度を高めて品質を確保することが求められました。操作は準熟練作業者でも扱えるようにできるだけ簡単にする必要があります。作業者の安全確保も重要な要求事項です。

ソリューション
3相モータ用のリレーマトリクスを備えたコンピュータ制御の試験システム（最大4段階の速度）。高電圧リレーマトリクスにより、耐電圧（hipot）試験と低抵抗の機能測定を組み合わせて実施できます。制御には拡張標準ソフトウェアDATを使用します。作業者の安全は、3面設置の承認済みライトカーテンと反射ミラーで確保します。試験プログラムはシステムPCに無制限に保存可能で、顧客が新規に作成したり再利用したりできます。試験結果はXMLまたはAccess形式で指定のネットワーク場所に自動保存されます。別置きのダミー試験によりシステム機能を完全自動で検証し、ダミー試験の合格が通常検査の前提条件となります。

利点

• 被試験体支持、適合化および作業場の人間工学的設計を含むターンキーソリューション
• 準熟練作業者でも扱えるシンプルで直感的な操作
• 被試験体は一度接続するだけで、以降は試験シーケンスが自動で実行される
• ネットワーク運用時に試験データを指定の場所／データベースへ自動保存
• 長い使用寿命と保守しやすい設計
• ライトカーテンを用いた効率的な作業場設計により短いサイクルタイムを実現
• すべての値と設定はソフトウェアで変更可能
• 本番試験前に自動ダミー試験を実施
• 作業場の安全はEN 50191に準拠

製品仕様・技術仕様

• 耐電圧試験（hipot）：巻線、ハウジング、センサに対して5,500 V
• 耐電圧（過電圧）試験：最大6,000 Vまで対応
• 巻線およびセンサの低抵抗（低オーム）測定
• センサによる回転磁界の監視
• 最大4段の速度に対応した3相モータ向けリレーマトリクス
• 安全試験と機能試験を組み合わせる高電圧リレーマトリクス
• 制御ソフトウェア：DAT（拡張標準ソフトウェア）；任意数の試験プログラムをPCに保存可能
• 試験結果はXMLまたはAccess形式でネットワークに自動保存
• 反射ミラー付き承認済みライトカーテン（3面）による作業者安全確保
• 本番試験開始前に必須の自動日次ダミー試験
• 自動化、短いサイクルタイム、準熟練作業者による運用を想定した設計
