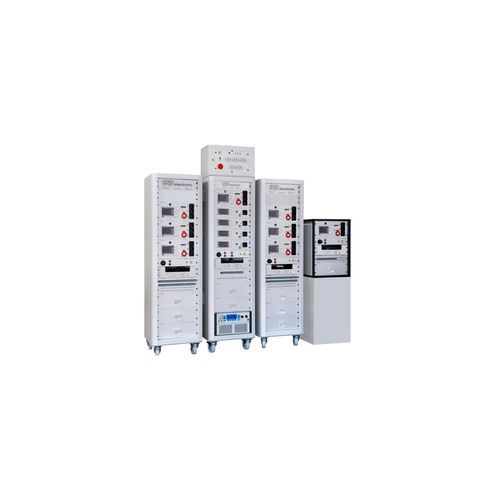

電動式試験機

単相と3位相設備用移動式自動

概要
家庭用機器の消費電力はエンドユーザーにとって重要な要素であり、エネルギー効率評価の重要な指標です。エネルギー効率クラスを決定するには、包括的で規格準拠の長期測定が必要であり、それらは自動化され、トレーサビリティが確保され、文書化される必要があります。

業界
家庭用機器

課題
適用される規格に準拠してエネルギー効率クラスを決定するための自動化された長期測定システムを開発すること。結果は明確に文書化・追跡可能でなければならない。コンセプトは将来性を持ち、高精度の計測要求を満たす必要がある。LEDなどの新技術により非常に低い待機電流の検出が求められるなど、新たな測定要件が発生している。

解決策
制御とデータ収集にノートPCを使用するPC制御の試験システム。高精度の電気測定器が電気パラメータを記録する。設備は高出力機器に対応するため三相構成で設計され、被試験機へはプログラム可能な三相電源が供給される。電気測定に加え、温度センシング用に50チャネルを備える。非常用電源により長期間のデータ記録の途切れを防ぐ。ハードウェア・ソフトウェアは顧客要件に応じてカスタマイズ可能。

利点

• ネットワーク運用時にすべての試験データが指定の場所/データベースへ自動保存される
• 長寿命で保守性に優れた設計
• すべての値と設定はソフトウェアで構成可能
• EN 50191に準拠した作業場保護
• カスタマイズ可能なハードウェアおよびソフトウェアソリューション
• 単相および三相の被試験機に対応
• 数mW（待機）から数kW（定格）までの電力範囲
• 高い測定精度
• ノートPCによるPC制御で柔軟な導入が可能
• 監視要員不要の完全自動長期試験

技術データ

• 機能試験：1 / 3相
• 制御された出力電圧
• 定格電力および待機電力の測定（0.1 mWからkWレンジまで）
• 温度測定：PT100、熱電対等のセンサ
• 電源アナライザによる測定：P、U、F、VA、cos φ
• プログラム可能な三相電源
• 温度測定用50チャネル
• 長期連続記録を保証する非常用電源

特長 / 技術仕様

• 自動化された規格準拠の長期エネルギー効率測定
• 制御とデータ収集のためのPC制御システム（ノートPC）
• 電気パラメータ記録用の高精度電気測定器
• 被試験機供給のための三相構成およびプログラム可能な三相電源
• 測定範囲：数mW（待機）から数kW（定格）まで
• 約0.1 mWまでの待機電力測定能力
• 温度測定用に50チャネル（PT100 / 熱電対）
• 測定項目：有効電力（P）、電圧（U）、周波数（F）、皮相電力（VA）、力率（cos φ）
• ネットワーク運用時の自動データ保存
• 長期データ収集のための非常用電源
• ソフトウェアで設定・値を変更可能なカスタマイズ可能なハード/ソフト
• 最高レベルの計測要求に対応し、将来の測定ニーズにも適応可能な設計
