電動式テスト システム

コンパクト自動

製品概要
全自動コーヒーマシンは業務用だけでなく家庭用にも多く製造されており、出荷台数の増加に伴い、各国の電源規格に対応した規格準拠の自動化されたライン終端試験が必要になっています。

業界
家庭用電気機器

課題
小型で高性能な全自動コーヒーマシンの大量生産には、ソフトウェア駆動で柔軟に対応できる試験システムが必要です。異なる電圧・周波数、国別プラグに対応し、EN 50191 に準拠した作業場の安全性を確保、すべての試験データをPCに記録し、日次のダミーテストを自動で実行できることが要求されます。

ソリューション

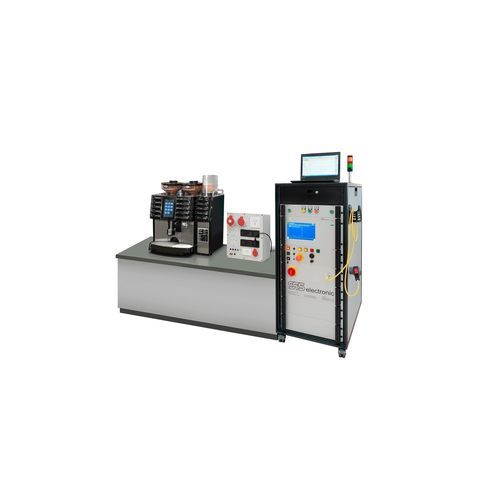

コーヒーマシン専用拡張を備えたコンパクトテスター KT 1885B を試験ラックに組み込み、別置きの標準PCまたはノートPCをEthernet（LAN）で接続する構成。テスターは自由にプログラム可能で、安全試験と機能試験を実行します。別置きの接続盤により国際規格のプラグを集約し将来拡張にも対応します。二段階操作と接地導体用の測定ピンをラックに統合し、ラック内のダミーにより日次の自動ダミーテストが可能です。

利点

• 別置きの標準PCとネットワーク対応ソフトによりモジュール式で将来対応可能な構成
• プログラム可能な電子供給と設定可能な試験シーケンス
• 接続盤を含むターンキーの作業場レイアウト
• 熟練オペレータ向けの直感的な操作性
• 被検機の一度の接続で全自動試験が実行可能
• 試験データを指定のネットワーク場所／データベースへ自動保存
• 長寿命で保守性に優れた設計
• すべてのパラメータと設定をソフトウェアで変更可能
• EN 50191 に準拠した作業場の安全性
• 安全電流制限型試験技術により短いサイクルタイムを実現
• 日次自動ダミーテスト

安全試験

• 接地導体試験: 1 – 30 A AC / 0 – 10 Ω
• 絶縁試験: 100 – 6,000 V DC / 0.25 MΩ – 10 GΩ
• 耐電圧試験 AC: 100 – 5,500 V AC / 0 – 3 mA
• 耐電圧試験 DC: 100 – 6,000 V DC / 0 – 10 mA

機能試験

• 導通試験: 24 V DC / 0 – 600 mA
• 抵抗測定: 0 – 1,000 Ω
• 電流測定: 0 – 16 A（AC／DC）
• 電圧測定: 0 – 300 V（AC／DC）
• 実効電力測定: 0 – 4,000 W
• 無効電力測定: 0 – 4,000 VAR
• 皮相電力測定: 0 – 4,000 VA
• 力率（cos φ）: -1～+1
• 等価漏れ電流測定: 10 – 270 V / 0 – 10 mA

技術仕様

• 標準コンパクトテスター: KT 1885B（プログラム可能）
• PC／ノートPC と標準ソフト、Ethernet（LAN）接続
• 複数の国際プラグに対応する別置き接続盤および将来拡張スペース
• 二段階操作と接地導体測定ピンを備えた試験ラック
• 日次ダミーテスト用のダミー格納
• EN 50191 に準拠した作業場の安全性
• ネットワークモードでの自動データ保存（指定の場所／データベース）
• 安全電流制限型試験技術による短いサイクルタイム
