電動式テスト システム

自動車用電動車両用電動モーター用

概要

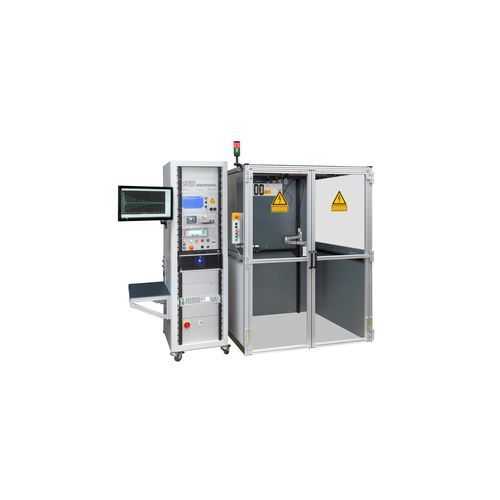

PC制御の大型絶縁試験キャビンを備えた試験システムで、ステーターおよび電動スポーツカー用の完全なEアクスルを対象としています。DMCコードのスキャンによる自動プログラム選択により、前工程の完全自動試験を実現します。

適用産業
自動車産業 / 電動機

課題
ステーターおよびEアクスルは組み付け前に機能と安全性を検証する必要があります。小型ステーターから完全な電動アクスルまで対応できる大容量の試験スペースが求められます。

ソリューション
両開きの安全ドアと完全に絶縁された内部を備えた試験装置を開発しました。試験・安全機器は移動式19" ESD試験キャビネットに収容されています。接続は巻線および温度センサ用のインターフェースを備えた試験アダプタで行います。DMCコードをスキャンするとデータベースから適切な試験プログラムが自動選択され、ドアを閉めてスタートボタンを押すと試験が完全自動で開始されます。

機能／主要試験

• 周囲温度の測定（必要に応じて巻線温度も測定）
• 巻線抵抗測定（対称性解析、20 °Cへの温度補償付き）
• 温度センサ抵抗測定（20 °Cへの温度補償付き）
• 巻線のインダクタンス測定（対称性解析）
• 筐体に対する3相の絶縁抵抗試験
• 3相と筐体間のAC/DC高電圧試験（ランプは任意設定可能）
• サージ試験（部分放電測定およびロータ整列機能付き）
• 最大5点での等電位測定（選択可能）

メリット

• 教育を受けた作業者にとって簡単で直感的な操作性
• DUTは一度接続するだけで、試験シーケンスが自動で完了
• パラメータや設定はソフトウェアで随時変更可能
• 作業場の安全はEN 50191に準拠
• 大型試験キャビンで、重量物や大型寸法の組立ワゴンを含む完全なEアクスルを収容可能

技術データ／仕様

• サージ試験：最大6,000 V DC
• HVおよびサージ試験中の部分放電（PD）測定、IEC準拠のPD測定
• 絶縁抵抗試験 DC 100–6,000 V
• 高電圧 AC 100–5,500 V
• 高電圧 DC 100–6,000 V
• 温度補償用センサ
• 試験室内寸法（HxWxD）：2,000 x 1,600 x 1,800 mm
• 試験・安全機器を収容する移動式19" ESD試験キャビネット
