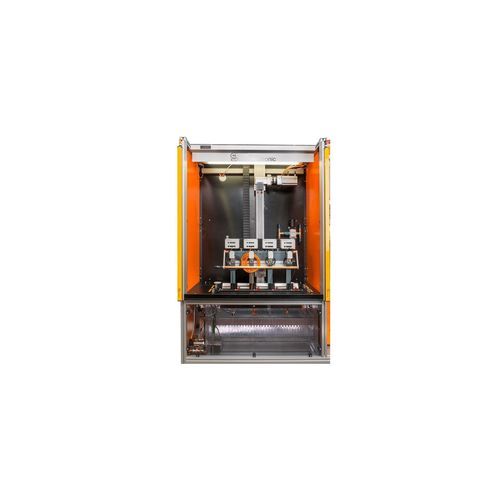

高電圧耐電圧試験機

電気準拠

概要
電気用途向けに製造されたセンサーは、最終的な絶縁試験が必要です。本水槽式耐電圧（Hipot）試験装置は、筐体の絶縁を検証するために完全浸漬による誘電試験を行い、保護等級 I、II、III の位置センサーを対象とします。

業界
電気・電気機器産業

課題
顧客は、100 種類を超える製品バリアントと増加する生産量に対応できる、自動化かつ高い柔軟性を持つ試験システムを求めていました。1 回の装填で複数の被試験体を処理でき、筐体の絶縁を100%検証するために水槽での試験が必須でした。

ソリューション
可変深度の水槽を備えた高電圧試験システムを開発しました。製品は完全に浸漬して試験され、浸漬深度はステッピングモーターで精密に調整可能で、現行および将来のバリアントに対応します。水位は自動制御され、循環ポンプとUVクラリファイアで水槽の汚れを低減します。安全はライトカーテンで確保します。空気圧ライン端子に搭載した最大4つの被試験体を同時に試験可能です。専用のエアベント方式で乾燥を統合しています。試験システムのPCには無制限の試験プログラムを保存でき、顧客が製品ごとにプログラムを作成・割当できます。試験結果はXMLまたはAccess形式でネットワーク上に自動保存されます。別置の試験ダミーにより、日々の起動時に自動でシステム機能を検証し、ダミー試験に合格しない場合は試験を進められません。

メリット

• 被試験体の治具、適合化、作業場設計を含むターンキーソリューション
• 半熟練者でも扱える簡単で直感的な操作性
• 被試験体は一度接続するだけで、以降の試験シーケンスは自動実行
• ネットワーク運用：試験データは指定の場所/データベースへ自動保存
• 長寿命で保守性に優れた設計
• すべての値・設定をソフトウェアで変更可能
• 日常確認用の自動ダミー試験
• EN 50191 準拠の作業場安全
• 試験範囲および被試験体バリアントに対する高い柔軟性
• 簡単な取り扱い、搭載、並列試験対応

技術仕様

• Hipot AC 範囲：500 V AC ～ 5,500 V AC；トリップ電流：0.1 mA ～ 100 mA
• Hipot DC 範囲：1 V DC ～ 6,000 V DC；トリップ電流：0.1 mA ～ 100 mA
• 試験方法：深さ可変の水槽へ完全浸漬（ステッピングモーター制御）
• 水管理：水位自動調整、循環ポンプ、UVクラリファイア
• 同時試験：空気圧ライン端子で最大4台の被試験体を同時試験可能
• 乾燥：専用エアベント方式による統合乾燥
• 安全：ライトカーテンおよび EN 50191 準拠の作業場保護
• ソフトウェア：試験システムPCに無制限の試験プログラム保存；製品リスト単位でのプログラム割当
• データ記録：試験結果をXMLまたはAccess形式でネットワーク保存
• 品質保証：生産試験前に必須の自動ダミー試験
