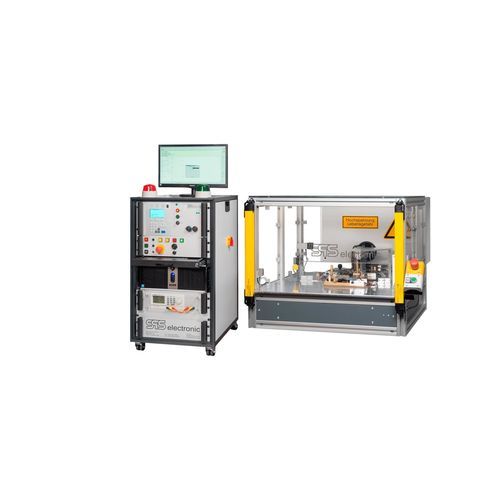

エレクトロニクス産業用テスト システム

レーザーモジュール用オンサイト自動

概要
ロッキングソレノイド（安全用磁石）は、産業用ロボットに組み込む前に機能と安全性の確認が必要です。本試験システムは手動でのセット後に電気的・機械的試験を自動で実行し、ストローク、ばね力、動作電流を計測し、合格・不良の判定とその取り扱いを行います。

業界
電気機器産業

課題
サイクル時間を最短にするため、非常に小さいDUTコネクタの確実な接続が必要でした。シリンダーの異なる位置や、異なる動作電流下での挙動を取得する必要があります。組立時に正しいばねが使用されているかは、ばね力の計測で確認します。不合格品は作業者が取り除き、合格品は明確に識別する必要があります。

ソリューション
2つの試験ステーションを持つ回転プレートによりサイクル時間を短縮。片側で部品を交換している間に、もう片側で試験を実行できます。投入は手動、試験は完全自動です。

• プレートの回転はライトカーテンで保護され、保護扉の開閉は不要です。
• 実際の試験はエンクロージャ内で行われ、安全が確保されます。
• 高精度なレーザーセンサでシリンダのストロークを測定します。
• 力（フォース）センサでばね力を測定します。
• 動作電流は調整可能な電源で設定（最大2 A）できます。
• 合格品はセンターポンチでマーキングし、不良品はソフトウェアと警告灯で通知され、さらに試験を進める前に除去されます。
• 不良品の取り除きはセンサで検出し、不良品と良品の取り違えを防止します。

利点

• 回転プレートにより試験時間を短縮
• 手動投入後は完全自動で試験を実行
• 不良品排出の自動検出
• 試験にかかる人員負担が少ない
• 訓練された作業者にとって簡単で直感的な操作

技術データ

• コイルとエンクロージャ間の耐電圧試験：最大800 V
• ばね力試験：最大10 N、最終値の0.2%の測定精度（力センサ使用）
• 動作試験用の駆動電流：最大2 Aまで調整可能
• ストローク検出：レーザーセンサによる繰返し精度4 µm

仕様

• 試験コンセプト：サイクル短縮のための2ステーション回転プレート
• 投入：手動； 試験：完全自動
• 作業者保護：プレート回転部にライトカーテン、試験部はエンクロージャで保護
• ストローク測定：レーザーセンサ（繰返し精度4 µm）
• ばね力測定：力センサ（最大10 N、精度0.2%）
• 機能活性化：調整可能な電源（最大2 A）
• 耐電圧試験：コイルとエンクロージャ間最大800 V
• 合格品マーキング：センターポンチ
• 不良管理：ソフトウェア信号、警告灯、センサ検出による不良品除去管理
