不特定テスト システム

電動モーター用オンサイト自動

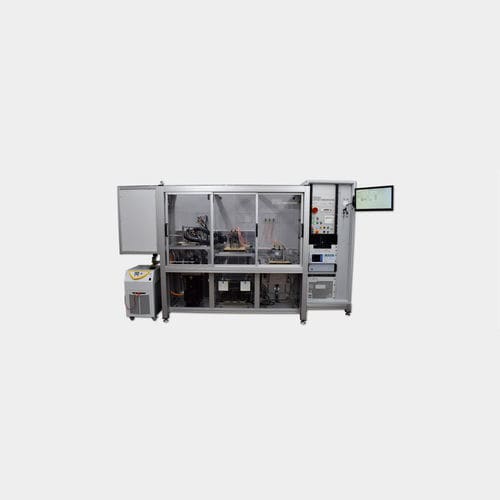

製品概要
48Vインバータおよび三相誘導電動機（mild‑hybrid用途）向けの試験システム。-20 °C〜+70 °Cの環境シミュレーションを統合し、耐久・機能試験に対応します。

業界
自動車産業 / 電動機

課題
実運転に近い静的・動的試験をモーターとインバータのアセンブリで実施する必要があります。温度の極限条件を再現し、生産ラインではサイクルタイムの関係で実施できない長時間の耐久解析を可能にすることが求められます。

ソリューション
モーター、インバータ、完成品を個別および組合せで試験できる、三つの独立ステーションを統合したコンパクトなシステムです。

• モーターステーション：装着したモーターを48Vインバータで選択可能な負荷点まで駆動して試験します。測定項目：電圧、最大500 Aまでの電流、COS‑Phi計算、出力計算、ロックドロータ試験（ロータを固定して短絡電流を測定）。
• インバータステーション：インバータをモーターシミュレータおよび冷却回路に接続して試験します。試験内容：最大400 Aの電圧・電流測定、出力検証、CAN通信の検証。
• システム全体ステーション：DUT（インバータ＋モーター）を48Vで給電し、冷却／加熱サイクルで環境試験を実施します。プーリに接続した負荷機により完全自動の試験運転が可能です。試験終了時のソフトウェアによる自動放電で作業者の安全を確保します。

導入効果

• 現実的な環境下での試験が可能
• 三つの専用ステーションをコンパクトに統合
• 接続後の完全自動試験シーケンス
• 試験に必要な人員を低減
• 直感的で簡単な操作性
• 将来のDUTや追加インターフェースへの拡張が容易
• 構成部品の余裕ある設計による高い柔軟性
• 全てのDUTコンポーネントに対する設定可能な耐久試験
• 異なるメーカー製DUTの同一システム上での試験が可能

主な仕様（抜粋）

• モーター電流測定：最大500 A
• インバータ電流測定：最大400 A
• 耐久試験用温度範囲：-20 °C〜+70 °C
• 負荷機：負荷点可変、±120 Nm、±3,000 rpm
• 電子制御された電圧／電流源：最大±385 A、0–60 V
• 測定項目：電圧、電流、COS‑Phi計算、出力計算、ロックドロータ試験
• 通信インターフェース：複数対応（CAN検証含む）
• 対象コンポーネント：48Vインバータおよび三相誘導電動機（mild‑hybrid）
• システム構成：単体試験と統合試験が可能な三つのステーションの組合せ
• 完全自動試験シーケンスと安全のための自動放電機能
