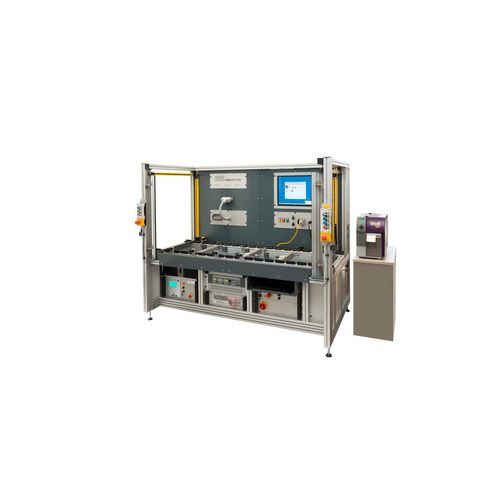

照明用テスト システム

オンサイト自動

概要
特に防爆仕様の製品においては、厳格な品質保証が不可欠です。防爆照明器具は安全試験および機能試験を受ける必要があります。お客様の新製品向けに、製造ラインへ直接組み込む完全自動の試験システムを開発しました。

業界
照明器具

課題
新製品のために完全自動の試験システムを開発する必要がありました。ライン駆動およびバッテリー駆動の直管形照明に対して、高い柔軟性と迅速な切替えが要求されました。プロセスの信頼性に加え、試験の記録・文書化も重要要件でした。防爆製品に求められる厳しい要件を満たすことが全体設計の前提です。また、製造ラインで直接使用するため、作業者のための職場設計も重視されました。

ソリューション
顧客と協力してPC制御の試験システムを開発しました。職場設計が重要な要素となりました。認証済みのセーフティカーテンを採用することで取り扱いを改善し、サイクルタイムを短縮しました。標準ソフトウェアDATは試験手順を制御するだけでなく、操作員を通してプロセス全体を案内します。DATはWindowsベースの完全な品質システムであり、PCの基本操作ができれば試験機を運用できます。

国際的に適用される規格（IEC、EN、UL、VDEなど）に基づく安全試験の後、機能試験は消費電流の測定で実施します。必要に応じて主観的な検査も追加可能です。

利点

• DUT固定具、アダプタ、職場設計を含むターンキーソリューション
• 現場教育のみの作業者でも扱える簡単で直感的な操作性
• DUTは一度接続するだけで、以降の試験シーケンスは自動実行
• ネットワークモードでは全試験データを希望する場所／データベースへ自動保存
• 長寿命で保守性に優れた設計
• 効率的な職場レイアウトによる短いサイクルタイム
• ソフトウェアを介して全ての値・設定が可能
• 自動ダミーテスト
• EN 50191に準拠した職場保護
• 機能試験用の純正ランプを使用

仕様 / 技術仕様

• 接地導体試験：10 A ～ 30 A / 最大0.4 Ω
• 耐電圧試験 AC：250 V AC ～ 5,000 V AC / 3 mA
• 耐電圧試験 DC：250 V DC ～ 4,000 V DC / 4 mA
• 機能試験：0 – 300 V AC / 1 kVA、10 Hz ～ 80 Hz
• PC制御：DATソフトウェア（Windowsベースの品質システム）
• 試験プログラム：任意の数を保存可能；結果はXMLまたはAccessで保存
• 取り扱い・サイクルタイム最適化のための認証済みセーフティカーテン
• システム機能の自己点検用 自動ダミーテスト（毎日実行）
