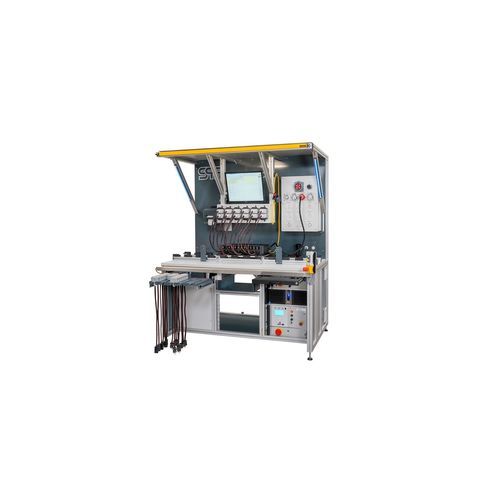

全自動式電気安全性コンプライアンス試験用テスター

概要
複数の19'' MPH PDUに対する導通試験、保護導体（接地）試験、ハイポット（高電圧）試験を行う自動試験システム。最大24ポートのPDUに対応し、アダプタにより異なる出力・コネクタ形式を試験可能です。

業界
電気・電子業界

課題
単一の試験ステーションで多種の電源分配ユニットを検査すること：装置ごとに最大24ポートを接触・試験し、各種出力タイプやコネクタ構成を確認し、各DUTに紐付けて結果を記録する必要があります。

ソリューション
高度なスイッチマトリクスにより各ポートを個別にアドレスし試験します。バーコードでDUTを識別して、システムPC上の適切な試験プログラムを選択します。センサで各ポートとアダプタの接触を確認し、まず導通試験を行った後、保護導体試験とハイポット試験を各端子／コネクタに対して実施します。安全ライトカーテンで作業者の保護を確保します。複数のコネクタ規格はアダプタケーブルで対応します。

利点

• DUTの保持、適応、作業台の人間工学的設計を含むターンキーソリューション
• 準技能者でも扱える簡単で直感的な操作
• DUTは一度接続するだけで、試験は自動で実行されます
• ネットワーク連携：指定場所に試験データ（XMLまたはAccess）を自動保存
• ライトカーテンを用いた効率的な作業台設計でサイクルタイムを短縮
• 全ての試験パラメータはソフトウェアで設定可能
• 毎日の自動ダミーテスト：未合格時は以降の試験をブロック
• 作業台の安全はEN 50191に準拠
• DUTの全端子に対する自動配線検査、短絡・ハイポット試験

技術仕様

• 複数の19'' MPH PDUに対応；最大24ポート設計
• I/O信号による全接続の導通試験
• 保護導体試験：最大30 A AC
• ハイポット（耐圧）試験：最大5,500 V AC / 6,000 V DC（試験電流2–3 mA）
• 各ポートを個別にアドレスする高度なスイッチマトリクス
• ポート接触とアダプタ接続を検出するセンサ
• バーコードによるDUT識別；識別情報で試験プログラムを選択
• 複数のコネクタに対応する各種アダプタケーブルをサポート
• 試験結果をXMLまたはAccess形式でネットワークに自動保存
• 毎日の自動ダミーテスト／システム機能検査；未合格時は試験停止
• 作業台の安全規格：EN 50191準拠
