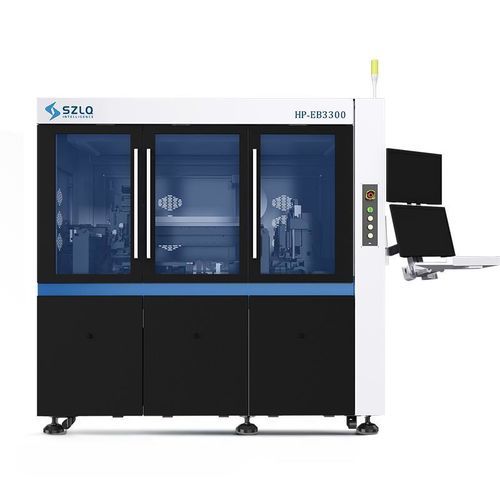

共晶チップ用マイクロ シーラー HP-EB3300

自動ウェハー用研究開発用

共晶表面実装装置 HP-EB3300 は、前後基準による高精度な位置決めと共晶接合プロセス（ディッピング、ディスペンス）に対応した自動化された共晶実装システムです。フォトニクス、パワーデバイス、マイクロ波RFデバイス、新エネルギー車分野など要求の高い業界を想定しており、研究開発と量産の両方に適しています。

主な特長

• 自動化運用
• 高精度位置決め（標準基板で ±1 μm）
• 研究開発および量産向けの高い柔軟性
• 吸着工具の自動交換システム搭載

適用分野

• フォトニクス
• パワーデバイス
• マイクロ波RFデバイス
• 新エネルギー車分野

実装 / 工程

• 前後基準実装 — 実装方式
• 共晶実装（ディッピング、ディスペンス）— 接合プロセス
• 適用シナリオ：COC; COS

利点 / 機能モジュール

• 二重加熱溶接ステーション：温度制御範囲 室温〜400 ℃、昇温速度 ≤ 100 ℃/s
• ディスペンス＆ディッピング：接着剤ディップ方式、先端自動キャリブレーション機能
• 供給互換性：2" GEL-PAK、2" WAFFLE-PAK、6" ウェーハリング、8" ウェーハリング

仕様 / 技術データ

• 型式：HP-EB3300
• 実装精度：±1 μm（標準基板）；±3 μm（用途に依存）
• 接合精度：±3 μm @ 3σ（位置精度）
• 実装回転精度：±0.1° @ 3σ
• 装置処理能力：約20–25 s/pcs（用途に依存）
