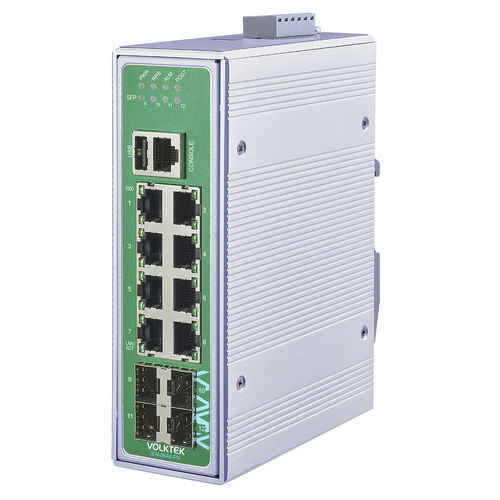

管理型イーサネットスイッチ IEN-9648-PN

12 ポートギガビットイーサネットProfiNet

製品のハイライト - 8 x 10/100/1000 RJ45ポート - ポートあたり最大出力30ワット - 4 x GbE SFPアップリンクポートで、制御センターへの長距離接続とカスケード接続を実現 - 1 x コンソールポートでコマンドラインインターフェースを提供し、USBポートはファームウェアのアップグレードをサポートし、設定を安全に保ち、ログファイルをダウンロード - ストームとフローコントロール、QoSでネットワークパフォーマンスを最適化し、十分な帯域幅を確保 - DIPコントロールにより、ユーザーは簡単なスイッチを押すだけで重要なポート設定を決定可能 - PROFINET承認、産業用アプリケーションの通信標準 - 動作温度-40˚C~75˚C (-40°F~167°F)およびIP30アルミニウムハウジング * ULによって認定された最高の温度動作範囲は-40˚C~70˚C (-40°F~158°F)です。 概要 IEN-9648-PNは、8 x 10/100/1000BASE-T RJ45ポートと4 x GbE SFPスロットを備えた高性能な管理型産業用スイッチで、PROFINETプロトコルを使用して自動化環境でコントローラーとデバイス間の通信を行うために設計されています。SFPポートは、ファストおよびギガビットイーサネット速度に適応する長距離、ノイズのないファイバー伝送を提供します。PLC、HMI、レガシーデバイスなどの産業用デバイスと共に使用されます。 このスイッチは、重要なデータパケットを優先し、通信中のデータ損失を防ぎ、伝送を安定させるためのさまざまな組み込みのトラフィック最適化およびネットワークパフォーマンス機能を提供します。トポロジーマップの助けを借りて簡単に識別できるサードパーティデバイスと互換性があります。このデバイスは、ネットワークを脆弱性から保護し、資産を保護するためのサイバーセキュリティ標準に準拠しています。 このスイッチは、産業用グレードのコンポーネントで構築され、高い熱伝導率を持つIP30アルミニウムケースに収められており、ツールや危険からデバイスを保護します。このデバイスは、他のデバイスと通信するためにPROFINETパケットを使用し、産業要件を満たしています。振動、衝撃、自由落下、干渉、および-40˚C~75˚C (-40°F~167°F)の温度に耐えるように設計されており、極端な産業用途に適しています。信頼性を確保するために、冗長電源と端子ブロックのアラームリレー接点が連続運転を保証し、電源が故障した場合に警告を発します。 特徴 - 事故防止: 電磁干渉、静電気放電、電力サージ、過電圧、過電流、逆極性に耐えるように設計されています。 - SFPデジタル診断モニタリング: DDM機能は、SFPのリアルタイムパラメータを監視して効率的に故障を診断します。ユーザーは、リアルタイムのアラームメッセージを含む自動警告メッセージをメールとリレー出力で受け取ります。 - ネットワークセグメンテーションとトラフィックの改善: VLANはネットワークを小さな部分に分割し、トラフィックを制御し、ブロードキャストトラフィックを制限し、ブロードキャストストームを減少させるために、別々のブロードキャストドメインに整理します。スイッチは、不要なネットワークトラフィックを排除するためにGVRPプロトコルを提供します。 - ネットワーク冗長性: Volktekの産業用スイッチの冗長リングアーキテクチャは、ネットワークの信頼性を向上させ、ITS、海事、鉱業、製造システムなどの厳しい屋外産業環境で安全な自動化ネットワークシステムを展開するのに理想的です。Volktek Xpress Ringを使用すると、Xpress Ring、Dual Xpress Ring、Dual Homingなど、さまざまなリングトポロジーの選択肢があり、迅速な回復時間（<20ms @ 250スイッチ）を提供します。G.8032v2、Ethernet Ring Protection Switching（ERPS）プロトコルは、複数のリングトポロジーでのイーサネットトラフィックを保護し、迅速な回復時間（50ms未満）を提供します。VLANはネットワークを小さな部分に分割し、トラフィックを制御し、ブロードキャストトラフィックを制限し、ブロードキャストストームを減少させるために、別々のブロードキャストドメインに整理します。スイッチは、不要なネットワークトラフィックを排除するためにGVRPプロトコルを提供します。 - 冗長電源システム: 電源が継続的に動作することを保証するために、スイッチは標準の産業用端子ブロックを介して2つの電源とアラームに同時に接続されるように設計されています。1つの電源が動作を停止した場合、スイッチは代替電源に電力を供給し始め、技術者にイベントを通知するためにアラームが鳴ります。 仕様 - 標準: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (フロー制御), IEEE 802.3ad (リンクアグリゲーション), IEEE 802.3az (エネルギー効率の良いイーサネット), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (サービスクラス), IEEE 802.1Q (VLANタグ付け), IEEE 802.1X (ポート認証), IEEE 1588v2 (PTP) - インターフェース: 8 x 10/100/1000BASE-T RJ45, 4 x GbE SFPスロット, 1 x RJ45コンソールポート, 1 x USBポート, DIPスイッチ（プライマリ/冗長電源電圧降下、アラーム設定）、LEDパネル（PWR、RPS、ALM、POST、1000、LNK/ACT） - 電源: 入力電圧: プライマリ入力: 12-48V DC, 冗長入力: 12-48V DC; 接続: 端子ブロック; 電力消費: システム: 18W; アラームリレー: 1つのリレー出力、1 A @ 24V DC; 逆極性保護: あり; 過負荷保護: あり - 機械および環境: ハウジング: アルミニウム（IP30保護）; 取り付け: DINレール; 動作温度: -40°C~75°C (-40°F~167°F); 保管温度: -40°C~85°C (-40°F~185°F); 動作湿度: 5〜95% RH（結露しないこと）; 保管湿度: 5〜95% RH（結露しないこと）; 重量: 1,068 g (2.3 lb); 寸法（幅 x 高さ x 奥行き）: 50 x 161.5 x 119.9 mm (1.97 x 6.36 x 4.72 in) 注文情報 - モデル: IEN-9648-PN - 説明: 管理された8 x 10/100/1000 RJ45 & 2x FX/GbE SFP産業用スイッチ、PROFINET準拠 *仕様は予告なく変更されることがあります。 - 認証: PROFINET、UL、ROHS、CE、FC
