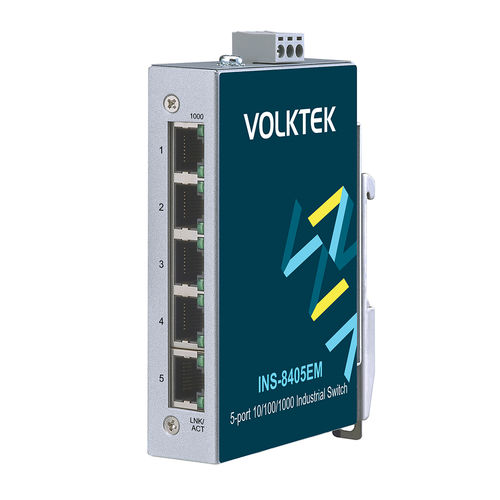

アンマネージドスイッチ INS-8405EM

5 ポートギガビットイーサネットProfiNet

概要
INS-8405EM は、5 ポートのオートネゴシエーション対応 10/100/1000 Mbps RJ45 ダウンリンクを備えたアンマネージド産業用ギガビットイーサネットスイッチです。Ethernet ネットワークを拡張し、マネージドスイッチや監視システムを含む各種機器と接続できます。重要な産業用パケットを優先し、過酷な環境下でも安定した伝送を維持するためのトラフィック最適化機能を備えています。

製品の特長

• 複数のイーサネット速度に対応する 5 x 10/100/1000 RJ45 ポート
• プラグ＆プレイのためのオートネゴシエーションおよび MDI/MDI-X
• ネットワーク性能を最適化するフロー制御およびストーム制御
• EtherNet/IP、PROFINET、GOOSE に対応した産業用 QoS；ポートごとの優先度および 802.1p タグ
• 電磁干渉や産業ノイズに対する耐性
• 船舶用途向けの DNV Marine 認証
• 動作温度 -40°C〜75°C、IP40 アルミ筐体

機能

• 過酷な産業環境向けの堅牢設計 — 産業グレード部品、優れた熱伝導性、IP40 のアルミ筐体を採用。振動、EMI、ESD、電源サージ、過電圧、過電流、逆極性に対する保護を備えます。動作温度は -40°C〜75°C。CE、FCC、RoHS 準拠。
• オートネゴシエーションによる簡便な設置 — 接続するだけで動作します。単一の 12–48 VDC 電源入力を 3 ピン端子台で接続。10/100/1000 Mbps ポートは自動 MDI/MDI-X。薄型設計で TH35 DIN レールに対応。
• 帯域幅を守るトラフィック制御 — フロー制御とストーム制御によりトラフィック過負荷を防ぎ、遅延やパケット損失を低減して安定運用を維持します。
• VLAN パススルーで透過転送 — VLAN タグ付きパケットを変更せずに転送し、機器間の運用データの整合性を確保します。
• 時間依存性データの優先送信 — 802.1p タグ QoS とポート毎優先度（ポート #1 優先）により、混雑時でも優先度の高い産業トラフィックを確実に配信します。
• 産業プロトコルの優先化 — iQoS は EtherNet/IP、PROFINET、GOOSE を優先し、時変性のあるデータを優先配信します。
• 大規模ネットワーク対応と監視支援 — LLDP フィルタはマネージドスイッチ使用時のデバイスフラッピングを低減し、大規模ネットワークでの監視精度を向上させます。

発注情報（表）
型番 | 説明
INS-8405EM | アンマネージド 5 x 10/100/1000 RJ45 産業用スイッチ、DNV Marine 認証

技術仕様

• 規格: IEEE 802.3; 10BASE-T; IEEE 802.3u; 100BASE-TX; IEEE 802.3ab; 1000BASE-T; NWay Auto-negotiation; IEEE 802.3x Flow Control; IEEE 802.1p Class of Service.
• インタフェース: ポート — 5 x 10/100/1000BASE-T (RJ45). LED — PWR, 1000, LNK/ACT.
• 電源: 入力電圧 — 12–48 VDC (海洋用途は 24 VDC 標準). コネクタ — 3 ピン端子台. 最大消費電力 — 3 W. 逆接続保護および過負荷保護あり.
• 機械・環境: 筐体 — アルミニウム (IP40). 取り付け — TH35 DIN レール. 動作温度 — -40°C〜75°C. 保管温度 — -40°C〜85°C. 動作湿度 — 5–95% RH (結露なきこと). 重量 — 183.4 g. 外形寸法 (W×H×D) — 23.6 × 109.2 × 73.8 mm.
