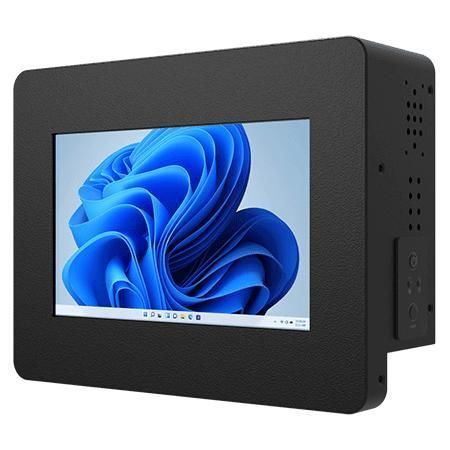

抵抗タッチスクリーンパネルPC W07IAN3S-CHT1

TFT LCD7インチIntel® Processor N100

概要
Winmate W07IAN3S-CHT1 は、機械制御、工場自動化、オペレーターHMI向けに設計された 7.0″ シャーシ型パネルPC です。Intel® Twin Lake プロセッサ（N100 標準、N150 オプション）と産業用 I/O を備え、安定したシステム統合とリアルタイム処理に対応します。

主な特徴

• 7.0″ SVGA TFT LCD（1024 x 600）、320 nits
• Intel® Twin Lake プロセッサ（N100 標準、N150 オプション）
• SO-DIMM DDR5-4800 x1（最大 16GB）
• 2 x Intel® 2.5 Gigabit Ethernet
• 入出力：HDMI（オプション）、1 x USB 3.2 Gen2 Type-C（DP Alt 対応）、2 x USB 3.2 Gen1 Type-A、4 x USB 2.0、4 x COM
• 金属筐体、ファンレス設計、VESA マウント対応

製品の強み

• コンパクトな産業用 HMI：SVGA 表示と統合 UHD グラフィックスにより狭小設置でも視認性を確保。
• 柔軟な拡張性：M.2 2230 E-Key（Wi‑Fi 用）、SATA III（NVMe 非搭載時の 2.5" ドライブ用）、シリアルポートによる既存機器との接続。
• 産業向け接続性：デュアル 2.5GbE と豊富な USB/COM ポートで PLC、センサ、工場ネットワークとの統合が容易。

認証

• CE
• FCC

技術仕様

• 型番：W07IAN3S-CHT1
• 表示：7.0″ SVGA（1024 x 600）、320 nits、コントラスト 1000:1、視野角 75/75/75/70、作動領域 153.6 x 90 mm
• タッチ：抵抗膜式タッチ（オプション）または保護ガラス（タッチ無しオプション）
• プロセッサ：Intel® N100（標準）；Intel® N150（オプション）
• メモリ：4GB 標準；8GB / 16GB オプション；1 x SO-DIMM DDR5-4800、最大 16GB
• ストレージ：128GB SSD 標準；256GB/512GB/1TB/2TB/4TB オプション；1 x SATA III（2.5" SSD/HDD、NVMe 非搭載時）
• イーサネット：2 x Intel® 2.5 Gigabit Ethernet（RJ45）
• セキュリティ：TPM 2.0
• 対応 OS：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 24.04
• I/O：1 x HDMI 2.0b（オプション）、1 x USB 3.2 Gen2 Type-C（DP Alt）、2 x USB 3.2 Gen1 Type-A、4 x USB 2.0、4 x COM
• オーディオ：2 x スピーカー
• 拡張：1 x M.2 2230 E-Key（Wi‑Fi）
• 表示灯：電源 LED、ストレージ LED
• 電源：1 x 12V DC 入力（2.5φ ジャック）；アダプタ 12V 50W
• 外形寸法 / 重量：210 x 160 x 65 mm / 約 1.5 kg
• 取付：VESA
• 筐体：金属、ファンレス設計
• 動作環境：0°C ～ 50°C、10%–90% RH（結露しないこと）
