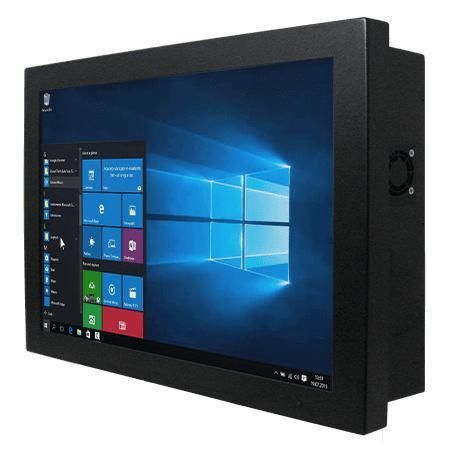

抵抗タッチスクリーンパネルPC W15IAD7T-CHA2

カラー液晶ディスプレー15.6インチIntel® Core™ i9-12900TE

概要
Winmate W15IAD7T-CHA2 は、機械制御、工場自動化、オペレーター向け HMI 用に設計された 15.6インチ シャーシ型産業用パネルPC です。Intel® Core™ i3/i5/i7/i9（Alder Lake / Raptor Lake T シリーズオプション）をサポートし、豊富な I/O、デュアル 2.5GbE、複数映像出力、金属筐体＋ファン冷却を備え、連続稼働に適しています。

主な特徴

• 産業向け 15.6" シャーシパネルPC：HMI や機械制御に対応する構成可能な CPU オプション。
• ディスプレイ：1366 x 768、輝度 400 nits、コントラスト 500:1。
• メモリ：2 x SO-DIMM DDR5 4800MHz、最大 64GB（スロットあたり 32GB）。
• ストレージ：NVMe M.2 とオプションの 2 x SATA III（2.5" ドライブ）；SSD は数 TB まで対応（RAID オプション）。
• ネットワーク：デュアル Intel® 2.5GbE コントローラ、WLAN/BT はオプション（M.2 2230 E-Key）。
• I/O：4 x USB 3.2 Gen2 Type-A、シリアル（RS232/422/485）、オーディオ、M.2 スロット、12V DC 入力。
• 産業設計：金属筐体、VESA マウント、ファン冷却、広い動作環境。

製品のポイント

• Alder Lake / Raptor Lake T 系 CPU による高い演算性能とマルチタスク処理。
• フロントパネルは抵抗膜式タッチ（オプション）やタッチ無し保護ガラスを選択可能。
• 省電力かつ効率的な熱設計で長時間稼働に対応。
• 背面取り付けや VESA 取り付けなど柔軟な設置方式。

認証

• CE
• FCC

仕様 / 技術情報

• モデル: W15IAD7T-CHA2
• ブランド: Winmate
• ディスプレイサイズ: 15.6 inches
• 解像度: 1366 x 768
• 輝度: 400 nits
• コントラスト比: 500:1
• 視野角: 85/85/80/80
• 有効表示領域: 344.232 x 195.536 mm
• タッチ / ガラス: Resistive Touch Screen (Optional); Protection Glass without touch (Optional)
• 標準プロセッサ: Intel® Core™ i3-12100TE (up to 4.00 GHz)
• オプションプロセッサ: i5-12500TE; i7-12700TE; i9-12900TE; i3-14100T; i5-14500T; i7-14700T; i9-14900T
• チップセット: Intel® R680E
• メモリ: 2 x non-ECC SO-DIMM, DDR5 4800MHz, up to 64GB (32GB per DIMM)
• ストレージ: 128GB SSD (Default); オプション 256GB/512GB/1TB/2TB/4TB; 2 x SATA III オプション（2.5" SSD/HDD 最大 2TB、RAID サポート）
• イーサネット: 2 x Intel® Ethernet Controller (Dual 2.5GbE)
• セキュリティ: TPM 2.0
• 対応OS（オプション）: Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch 非対応)
• 無線: WLAN/BT オプション (M.2 2230 E-Key)
• I/O: USB 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A); シリアル 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN 2 x 2.5 Giga LAN RJ45
• ビデオ: 1 x DP1.4a (DP++), up to 4096 x 2160 @ 60 Hz (Default); 1 x HDMI 2.0b (Optional)
• オーディオ: Mic in; Line out
• 拡張: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi)
• 電源入力: 1 x 12V DC, Din4 pin connector; アダプタ: 12V 220W
• ボタン: 1 x Power Button; 1 x Reset Button
• 寸法: 398 x 254 x 79 mm
• 重量: 約 4.3 kg
• 取付: VESA mount
• 筐体: Metal Housing
• 冷却: Fan Design
• 動作湿度: 10%〜90% RH（結露しないこと）
• 動作温度: 0°C〜50°C
• 保管温度: -10°C〜60°C
• 認証: CE, FCC
