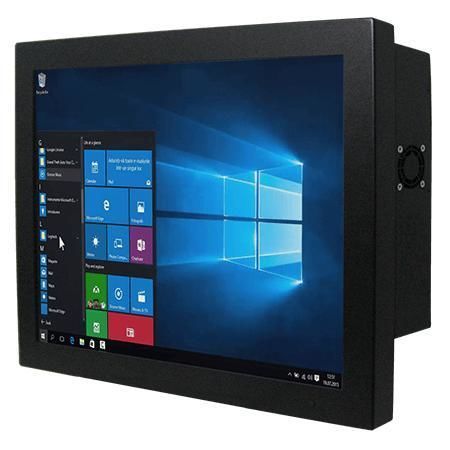

抵抗タッチスクリーンパネルPC R17IF7T-CHM1

17インチIntel® Core™ i7-9700TEIntel® Core™ i5-9500TE

製品概要
Winmate R17IF7T-CHM1 は、機械制御、工場自動化、オペレーター HMI 向けの 17 インチ シャーシ型パネル PC です。第9世代 Intel® Core™ プロセッサーを採用し、柔軟なストレージ構成、豊富な I/O、および金属筐体を備え、産業用途やミッションクリティカルな環境での導入に適しています。

主な特徴

• 17" ディスプレイ、1280 x 1024、350 nits
• Intel® Core™ i3 / i5 / i7（第9世代、Coffee Lake Refresh）
• 柔軟なストレージ：M.2 NVMe/SATA + 2.5" HDD/SSD、RAID 0/1 対応
• 豊富な I/O：4 x USB 3.2 Gen1、2 x ギガビット LAN、2 x シリアルポート
• 映像出力：DP1.2（4096 x 2304 @60Hz）、HDMI1.4（オプション）
• 12V DC ロック可能電源入力

表面オプション

• 抵抗膜式タッチスクリーン（オプション）
• タッチ非対応の保護ガラス（オプション）

デザインと取り付け
金属筐体、背面および VESA マウント対応で柔軟な設置が可能。寸法 394 x 332 x 74 mm、重量 6.3 kg で制御盤や操作パネルへの組み込みに適しています。

電源と冷却
低消費電力設計でファン冷却（fan design）を採用。電源入力は 1 x 12V DC（Din4 ロック可能コネクタ）；標準アダプタ 12V 120W。

認証
CE、FCC

仕様 / 技術情報

• 型番: R17IF7T-CHM1 — ブランド: Winmate
• ディスプレイ: 17.0 inches；解像度: 1280 x 1024；輝度: 350 nits；コントラスト: 1000:1；視野角: 85/85/80/80；アクティブエリア: 337.920 x 270.336 mm
• タッチ / ガラス: 抵抗膜式タッチ（オプション）；保護ガラス（オプション）
• プロセッサ: Intel Core i7-9700TE（1.8GHz～最大3.8GHz）標準；i5-9500TE / i3-9100TE オプション
• チップセット: Intel® Q370
• メモリ: 2 x non-ECC SO-DIMM、最大 64GB（各スロット 32GB）
• ストレージ: 128GB SSD 標準；オプション 256/512GB/1TB/2TB；2 x SATA III（2.5" 対応）；1 x M.2 2280/2242 M-Key（NVMe/SATA）
• イーサネット: 2 x Intel® ギガビット LAN（RJ45）
• セキュリティ: TPM 2.0
• OS: Windows 10 IoT Enterprise 64-bit（オプション）；Linux Ubuntu 20.04（オプション）
• ワイヤレス: M.2 2230 E-Key（WLAN モジュール用、オプション）；Bluetooth サポート（オプション）
• USB: 4 x USB 3.2 Gen1 Type-A
• シリアル: 1 x RS232/422/485（標準は RS232）、1 x RS232
• ビデオ: 1 x DP1.2（標準）；1 x HDMI 1.4（オプション）
• オーディオ: Mic in x1；Line out x1；スピーカー x2
• 拡張: 1 x M.2 2280/2242 M-Key；1 x M.2 2230 E-Key；1 x PCIe 3.0 x16
• 表示・操作: 電源 LED、ストレージ LED、輝度調整ノブ、電源ボタン、リセットボタン
• 機械仕様: 394 x 332 x 74 mm；重量 6.3 kg；筐体: 金属；取り付け: VESA／背面
• 環境: 動作湿度 10%–90% RH（非結露）；動作温度 0°C–50°C；保存温度 -10°C–60°C
• 電源: 1 x 12V DC（Din4 ロック可能）；アダプタ: 12V 120W
• 付属品: 100~240V AC→DC アダプタ、電源ケーブル、VESA 取付ネジ
