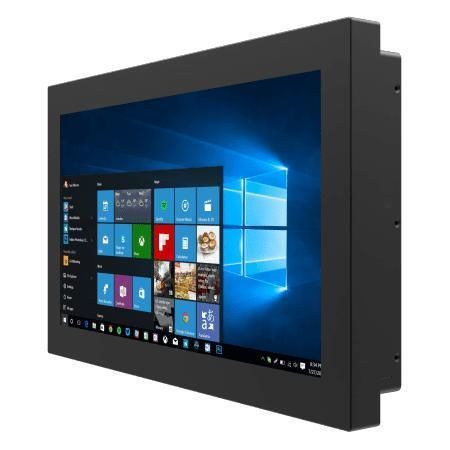

抵抗タッチスクリーンパネルPC W15IT7T-CHA2

大型パネル15.6インチIntel® Core™ i5-1135G7

概要
Winmate W15IT7T-CHA2 は、Intel® Core™ i5（Tiger Lake）を搭載した15.6" シャーシ型パネルPCで、機械制御、工場自動化、オペレーター用HMI向けに設計されています。金属筐体、ファンレス冷却、マルチディスプレイ出力、柔軟な取り付け方式を備え、長期供給と低消費電力が求められる産業用途に適しています。

主な特徴

• Intel® Core™ Tiger Lake UP3 i5-1135G7（vPro 非搭載）または i5-1145G7E（vPro 搭載）
• 15.6" ディスプレイ、1366 x 768 解像度
• マルチディスプレイ対応：DP / HDMI / LVDS / eDP
• 豊富な I/O：シリアルポート、4 x USB 3.2 Gen2x1（Type-A）等
• 12V 単一電源入力（Din4）
• 認証：CE、FCC

ディスプレイ

• サイズ：15.6 inches
• タッチ / ガラス：抵抗膜方式タッチ（オプション）／タッチ無し保護ガラス（オプション）
• 解像度：1366 x 768
• 輝度：400 nits
• コントラスト比：500:1
• 視野角：85 / 85 / 80 / 80
• アクティブエリア：344.232 x 195.536 mm

システム仕様

• プロセッサ：Intel Core i5-1135G7 2.4 GHz（最大 4.2 GHz）
• メモリ：2 x non-ECC SO-DIMM、最大 64 GB（DIMM あたり 32 GB）
• ストレージ：標準 128 GB SSD；オプション 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III（2.5" SSD/HDD、オプション）；1 x M.2 2280 M-Key（NVMe）
• イーサネット：1 x Gigabit + 1 x 2.5 Gigabit（Intel® コントローラ）
• セキュリティ：TPM 2.0
• OS（オプション）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（Wake on Touch 非対応）
• WLAN/BT：M.2 2230 E-Key 経由でオプション対応

機構

• 寸法：398.3 x 254 x 70 mm
• 重量：約 4.3 kg
• 取り付け：VESA マウント、背面取り付け対応
• 筐体：金属
• 冷却：ファンレス設計

環境仕様

• 動作温度：0°C ～ 50°C
• 保管温度：-10°C ～ 60°C
• 動作湿度：10% ～ 90% RH（非結露）

認証

• CE
• FCC

I/O ポート

• USB：4 x USB 3.2 Gen2x1（Type-A）
• シリアル：1 x RS232/422/485（デフォルト RS232）、1 x RS232
• LAN：1 x Gigabit RJ45、1 x 2.5 Gigabit RJ45
• 映像：1 x DP 1.4（標準）、1 x HDMI 2.0（オプション）
• オーディオ：Mic-in、Line-out
• 拡張：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 4.0 (x16) スロット（x4 信号）
• インジケータ：電源 LED、ストレージ LED
• 輝度調整：1 x 調整ノブ
• 電源入力：1 x 12V DC（Din4 ピンコネクタ）

操作 & ボタン

• 1 x 電源ボタン
• 1 x リセットボタン

付属品

• AC 100~240V to DC アダプタ（12V 120W）
• 電源コード
• VESA 取付ネジ

電源

• 定格電源：12V DC
• アダプタ：12V 120W

技術仕様

• モデル：W15IT7T-CHA2
• ブランド：Winmate
• パネル：15.6", 1366 x 768, 400 nits, 500:1
• CPU：Intel® Core™ i5-1135G7 / i5-1145G7E（Tiger Lake）
• メモリ：最大 64 GB（2 x SO-DIMM）
• ストレージ：標準 128 GB SSD；オプションで最大 4 TB；SATA III サポート
• I/O：USB3.2、シリアル、GigE + 2.5G LAN、DP1.4、HDMI オプション、オーディオ
• 拡張：M.2 NVMe、M.2 E-Key、PCIe 4.0 x16（x4 信号）
• 取り付け：VESA / 背面
• 寸法 / 重量：398.3 x 254 x 70 mm；約 4.3 kg
• 動作条件：0°C～50°C；10%～90% RH（非結露）
• セキュリティ：TPM 2.0
• 認証：CE、FCC
