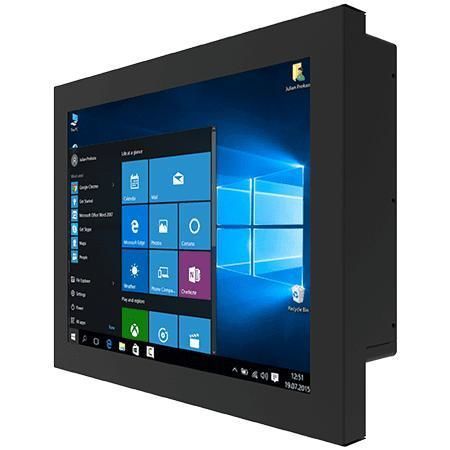

抵抗タッチスクリーンパネルPC R15IAD3S-CHC3

15インチIntel® Core i5-1235U1024 x 768

概要
Winmate R15IAD3S-CHC3は、機械制御、工場自動化、オペレーターHMI向けの15インチシャーシパネルPCです。第12世代Intel® Core™ i5-1235U、デュアル2.5 GbEを統合し、ファンレスの金属筐体により産業用途での安定した導入を想定しています。

主な特徴

• 15インチディスプレイ、1024 x 768
• Intel® Core™ i5-1235U（第12世代）
• 1 x SODIMM DDR5 4800MHz、最大32GB対応
• 統合デュアル2.5 GbE
• 複数のI/O：USB3.2 Gen2 Type-A×2、シリアルポート等
• 電源入力：12 V DC

ディスプレイ

• サイズ：15.0インチ
• 解像度：1024 x 768
• 輝度：300 nits
• コントラスト比：2000:1
• 視野角：88/88/88/88
• 有効表示領域：304.1 x 228.1 mm
• タッチ/保護ガラス：抵抗膜式タッチ（オプション）、保護ガラス（タッチ無し、オプション）

システム

• CPU：Intel® Core™ i5-1235U 3.3 GHz（最大 4.40 GHz）
• メモリ：標準8 GB、オプション16 GB/32 GB、1 x SODIMM DDR5 4800MHz
• ストレージ：標準128 GB SSD、オプション256/512 GB、1/2/4 TB；1 x SATA III（2.5" ドライブ対応、オプション）；1 x M.2 2280 M-Key（NVMe）
• セキュリティ：TPM 2.0
• OSオプション：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Ubuntu 22.04（構成により）
• WLAN/Bluetooth：M.2 2230 E-Key経由でオプション対応

機構

• 寸法：360 x 290 x 69 mm
• 重量：約4.2 kg
• 取り付け：背面取り付けおよびVESA対応
• 筐体：金属
• 冷却：ファンレス設計

環境条件

• 動作温度：0°C ～ 50°C
• 保存温度：-10°C ～ 60°C
• 動作湿度：10% ～ 90% RH、結露なきこと

I/O と拡張

• USB：2 x USB 3.2 Gen2 Type-A
• シリアル：1 x RS232/422/485（デフォルトRS232）＋ 1 x RS232
• LAN：2 x 2.5 Gigabit RJ45
• 映像：1 x HDMI 2.0（オプション）
• オーディオ：2 x スピーカー
• 拡張：M.2 2280 M-Key（NVMe）、M.2 2230 E-Key（Wi‑Fi）
• インジケータ・操作：電源LED、ストレージLED、輝度調整ノブ、電源ボタン、リセットボタン

電源・付属品

• 電源入力：1 x 12 V DC（2.5φ DCジャック）
• アダプタ：12 V 120 W（アクセサリ）；100~240 V AC→12 V DCアダプタは構成により
• 付属品：電源コード、VESAネジ

認証

• CE
• FCC

用途

• 機械制御
• 工場自動化
• オペレータHMIおよびOEM統合

技術仕様

• モデル：R15IAD3S-CHC3
• メーカー：Winmate
• ディスプレイ：15.0インチ、1024 x 768、300 nits、2000:1
• CPU：Intel® Core™ i5-1235U（3.3 GHz、ターボ最大4.40 GHz）
• メモリ：1 x SODIMM DDR5 4800MHz、最大32GB
• ストレージ：128 GB SSD標準；M.2 NVMeおよびSATAオプション
• LAN：デュアル2.5 GbE
• I/O：2 x USB3.2 Gen2、シリアルポート、HDMIオプション、オーディオ
• 電源：12 V DC入力、アダプタ12 V 120 W
• 寸法/重量：360 x 290 x 69 mm / 約4.2 kg
• 取付：VESA対応；筐体：金属；冷却：ファンレス
• 認証：CE、FCC
