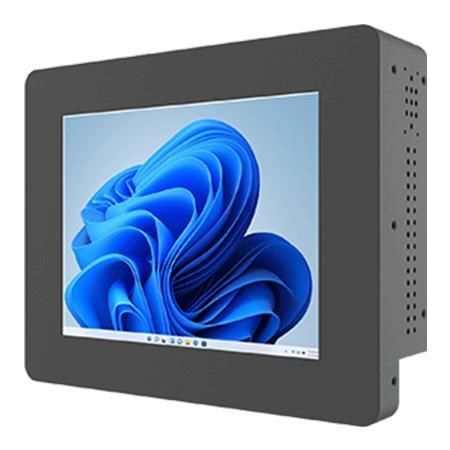

抵抗タッチスクリーンパネルPC R08IAN3S-CHU1

TFT LCD8.4インチIntel® Processor N100

概要
Winmate R08IAN3S-CHU1 は、Intel® Twin Lake N150 / N100 系プロセッサを採用した 8.4" シャーシ搭載パネルPC で、機械制御、工場自動化、オペレーター HMI 向けに設計されています。SVGA ディスプレイ、ファンレス金属筐体、豊富な I/O を備え、組込み・産業用途での統合に適しています。

主な特徴

• 8.4" SVGA（800 x 600）TFT、600 nits
• Intel® N100（標準）または N150（オプション）
• 1 x SO-DIMM DDR5-4800、最大 16 GB
• 2 x Intel® 2.5 ギガビットイーサネット
• USB：Type-C（DP-Alt）、USB 3.2 Gen2/Gen1 Type-A、USB 2.0
• 複数のシリアルポート、HDMI オプション
• VESA 対応、ファンレス金属筐体

ディスプレイ

• サイズ：8.4 インチ
• 解像度：800 x 600（SVGA）
• 輝度：600 nits
• コントラスト：600:1
• 視野角：75/75/60/70
• アクティブエリア：170.4 x 127.8 mm
• タッチオプション：抵抗膜式タッチまたは保護ガラス（オプション）

システム仕様

• プロセッサ：Intel® N100（最大 3.40 GHz、標準）；Intel® N150（最大 3.60 GHz、オプション）
• メモリ：4 GB（標準）；8 GB / 16 GB オプション（SO-DIMM DDR5-4800）
• ストレージ：128 GB NVMe SSD（標準）；256 GB〜4 TB オプション；NVMe 非搭載時は 1 x SATA III による 2.5" SSD/HDD 対応
• セキュリティ：TPM 2.0
• 対応 OS：Windows 11 IoT Enterprise、Windows 11 Pro、Ubuntu 24.04（オプション）
• WLAN/BT：M.2 2230 E-Key 経由でオプション

機構

• 寸法：236 x 190 x 60 mm
• 重量：約 2.2 kg
• 取り付け：VESA
• 筐体：金属ハウジング
• 冷却：ファンレス設計

環境

• 動作湿度：10%〜90% RH（結露なきこと）
• 動作温度：0°C〜50°C
• 保管温度：-10°C〜60°C

認証

• CE
• FCC

I/O ポート

• USB：1 x USB 3.2 Gen2 Type-C（DP-Alt）、2 x USB 3.2 Gen1 Type-A、4 x USB 2.0
• シリアル：1 x RS232/422/485（デフォルト RS232）＋ 1 x RS232
• LAN：2 x 2.5 Giga RJ45
• 映像：1 x HDMI 2.0b（オプション）
• オーディオ：2 x スピーカー
• 拡張：1 x M.2 2230 E-Key（Wi‑Fi）
• インジケータ：電源 LED、ストレージ LED；輝度調整ノブ x1
• 電源入力：1 x 12V DC、2.5φ DC ジャック

コントロール

• 1 x 電源ボタン；1 x リセットボタン

付属品

• 100–240V AC→DC アダプタ
• 電源ケーブル
• VESA 取り付けネジ

技術仕様

• モデル：R08IAN3S-CHU1
• 表示：8.4" SVGA（800 x 600）、600 nits、コントラスト 600:1
• プロセッサ選択：Intel® N100（標準）／Intel® N150（オプション）
• メモリ：SO-DIMM DDR5-4800、最大 16 GB
• ストレージ：NVMe/SSD 128 GB〜4 TB；オプションで 2.5" SATA 最大 2 TB
• ネットワーク：デュアル Intel® 2.5 Gigabit Ethernet
• セキュリティ：TPM 2.0
• メカニカル：236 x 190 x 60 mm、約 2.2 kg、金属筐体、VESA、ファンレス
• 環境：動作 0°C〜50°C、保管 -10°C〜60°C、湿度 10%〜90% RH
• 認証：CE、FCC
