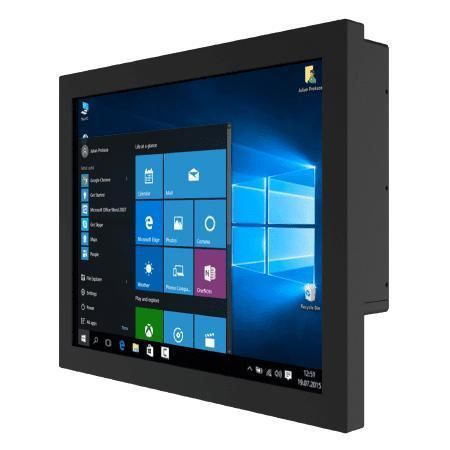

抵抗タッチスクリーンパネルPC R19IT7T-CHM1

19インチIntel® Core™ i5-1135G7Intel® Tiger Lake-U

概要
Winmate R19IT7T-CHM1は、機械制御、工場自動化、オペレーター向けHMI用途向けに設計された19インチシャーシ型パネルPCです。Intel® Core™ i5 (Tiger Lake) プロセッサを搭載し、ファンレスの金属筐体と複数の取り付け・I/Oオプションにより、産業および組込み用途での長期運用に適しています。

主な特徴

• Intel® Core™ Tiger Lake UP3: i5-1135G7（vPro非搭載）または i5-1145G7E（vPro搭載）
• 19.0インチ表示、解像度1280 x 1024、輝度250 nits、コントラスト1000:1
• マルチディスプレイ対応：DP / HDMI（オプション） / LVDS / eDP
• 豊富なI/O：シリアル、4 x USB 3.2 Gen1 Type-A、オーディオ入出力
• 12V DC 単一電源入力（Din4ピンコネクタ）
• ファンレス設計と金属筐体；背面およびVESA取り付け対応
• TPM 2.0 サポート；CE、FCC 認証

表示

• サイズ：19.0インチ
• 解像度：1280 x 1024
• タッチ／ガラス：抵抗膜タッチ（オプション）、タッチ無し保護ガラス（オプション）
• 輝度：250 nits；コントラスト：1000:1；視野角：85/85/80/80
• アクティブエリア：376.32 x 301.06 mm

システム仕様

• プロセッサ：Intel Core i5-1135G7 2.4 GHz（最大 4.2 GHz）；i5-1145G7E オプション
• メモリ：1 x SO-DIMM DDR4 3200 MHz（標準 4GB）；オプション 8/16/32GB；構成により 2 x SO-DIMM で最大 64GB
• ストレージ：1 x M.2 2280 M-Key NVMe 128GB（標準）；オプション 256/512GB/1TB/2TB；オプションで 1 x SATA III（2.5" SSD/HDD、最大 2TB）
• イーサネット：デュアル Intel コントローラ（1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45）
• 拡張：1 x M.2 2280 M-Key、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 4.0 x16 スロット（x4 信号）
• 対応OS：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（Wake on Touch 非対応）

機構

• 寸法：432 x 363 x 70 mm
• 重量：7.0 kg
• 筐体：金属筐体
• 取り付け：背面取り付けおよび VESA 取り付けオプション
• 冷却：ファンレス設計

環境

• 動作温度：0°C ～ 50°C
• 保管温度：-10°C ～ 60°C
• 動作湿度：10% ～ 90% RH（非凝縮）

I/O ポートと操作

• USB：4 x USB 3.2 Gen2x1 (Type-A)
• シリアル：1 x RS232/422/485（デフォルト RS232）+ 1 x RS232
• LAN：1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45
• 映像：1 x DP1.4（デフォルト）；HDMI 2.0 オプション
• オーディオ：Mic in、Line out
• 表示・操作：電源/ストレージLED、輝度調整ノブ、電源ボタン、リセットボタン

電源と付属品

• 電源入力：1 x 12V DC（Din4ピンコネクタ）
• 典型的なアダプタ：12V 120W（オプション）
• 付属/利用可能なアクセサリ：100~240V AC to DC アダプタ、電源コード、VESA ねじ

認証

• CE
• FCC

推奨用途

• 機械制御
• 工場自動化
• オペレーター向け HMI ステーション
• 長期供給や安定したハードウェア統合が要求される組込み産業用途

技術仕様

• モデル：R19IT7T-CHM1
• ブランド：Winmate
• ディスプレイ：19.0" / 1280 x 1024 / 250 nits
• プロセッサ：Intel Core i5-1135G7 / i5-1145G7E
• メモリ：構成により最大 64GB
• ストレージ：M.2 NVMe 2280 + オプション SATA III 2.5"
• イーサネット：1 x Gigabit + 1 x 2.5 Gigabit
• I/O：4 x USB3.x、シリアル、DP1.4、HDMI オプション、オーディオ in/out
• 拡張：M.2 2280 M-Key、M.2 2230 E-Key、PCIe 4.0 x16（x4 信号）
• 電源：12V DC（Din4）
• 寸法 / 重量：432 x 363 x 70 mm / 7.0 kg
• 取り付け：背面 / VESA
• 冷却：ファンレス
