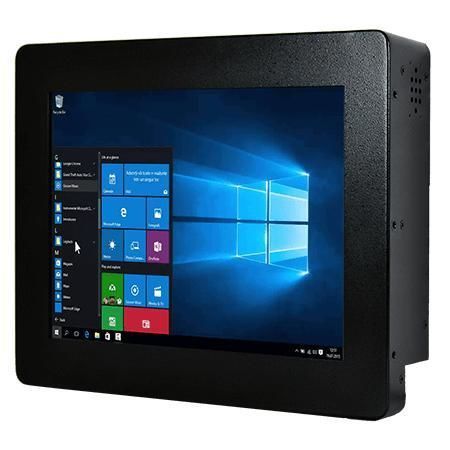

抵抗タッチスクリーンパネルPC R10IE3S-CHT2

TFT LCD10.4インチIntel® Celeron® N6211

概要
Winmate R10IE3S-CHT2 は、Intel® Celeron® N6211 搭載の 10.4 インチ シャーシ型パネル PC で、機械制御、工場自動化、オペレーター向け HMI 用に設計されています。OEM やシステムインテグレータ、産業用途の購入者を想定した、コンパクトで構成可能な産業用パネルソリューションです。

製品の特長

• 10.4 インチ TFT XGA（1024 x 768）、500 nits、コントラスト 1000:1
• Intel® Celeron® Elkhart Lake N6211（最大 3.0 GHz）
• SO-DIMM x1、最大 16 GB DDR4（標準 4 GB、オプション 8 GB / 16 GB）
• 2 x Intel® イーサネットコントローラ（2 x 2.5 Giga LAN RJ45）
• ストレージ：標準 128 GB SSD、オプション 256/512 GB / 1 TB / 2 TB、1 x SATA III（2.5 インチ対応）
• 前面 IP65 保護
• I/O：2 x USB 3.2 Gen2x1 (Type-A)、4 x USB 2.0、4 x COM（RS232/422/485）

操作および機械的ハイライト

• 抵抗膜式タッチオプション、またはタッチ無しの保護ガラスオプションにより用途に応じた運用が可能
• ファンレス、低消費電力設計により長期の連続稼働が可能
• 背面取り付けおよび VESA 取り付けに対応し柔軟な設置が可能

認証

• CE
• FCC

利用可能なオプションと追加項目

• メモリ：4 GB（標準）、8 GB、16 GB
• ストレージ：128 GB SSD（標準）；オプション 256/512 GB/1 TB/2 TB；M.2 2242 B-Key（SATA SSD）
• M.2 2230 E-Key（Wi‑Fi モジュール）；オプションで WLAN/Bluetooth をサポート
• OS オプション：Windows 11 IoT Enterprise、Windows 11 Pro、Windows 10 IoT Enterprise、Linux Ubuntu 22.04
• セキュリティ：TPM 2.0 対応

マルチメディアとインジケータ

• HDMI 2.0 出力（オプション）
• 2 x スピーカー
• 電源およびストレージ用 LED インジケータ；輝度調整ノブ
• 1 x 電源ボタン；1 x リセットボタン

電源と付属品

• 電源入力：1 x 12V DC、2.5φ DC ジャック
• 電源アダプタ：12V 50W（構成によりアダプタ・電源ケーブル付属）
• 付属品：100~240V AC から 12V DC アダプタ、電源ケーブル、VESA ねじ

環境および機械的

• 動作温度：0°C ～ 50°C
• 保管温度：-10°C ～ 60°C
• 動作湿度：10% ～ 90% RH（非結露）
• 寸法：270 x 225 x 60 mm；重量：2.6 kg
• 筐体：metal housing；冷却：fanless

I/O と接続性

• USB：2 x USB 3.2 Gen2x1 (Type-A)；4 x USB 2.0
• シリアル：1 x RS232/422/485（標準 RS232）＋ 1 x RS232
• LAN：2 x 2.5 Giga LAN RJ45
• 拡張：1 x M.2 2242 B-Key（SATA III SSD）、1 x M.2 2230 E-Key（Wi‑Fi）
• 輝度調整：調整ノブ 1 個

製品サマリーノート

• 前面 IP65；有効表示領域 210.4 x 157.8 mm；視野角 88/88/88/88
• 標準構成は 4 GB メモリ / 128 GB SSD、OEM 向けに構成可能
• 機械制御、工場自動化、オペレーター HMI 向けに長期運用と安定した統合を想定して設計

特性 / 技術仕様

• モデル：R10IE3S-CHT2
• ブランド：Winmate
• 表示サイズ/解像度：10.4 インチ / 1024 x 768 (XGA)
• 輝度/コントラスト：500 nits / 1000:1
• プロセッサ：Intel® Celeron® N6211（最大 3.0 GHz）
• メモリ：4 GB 標準；最大 16 GB DDR4（1 x SO-DIMM）
• ストレージ：128 GB SSD 標準；最大 2 TB オプション；1 x SATA III（2.5 インチ）
• イーサネット：2 x Intel® Ethernet Controller（2 x 2.5 Giga LAN RJ45）
• シリアルポート：最大 4 x COM（RS232/422/485）
• USB：2 x USB 3.2 Gen2x1；4 x USB 2.0
• ビデオ：1 x HDMI 2.0（オプション）
• 拡張：M.2 2242 B-Key、M.2 2230 E-Key
• 電源：12V DC、アダプタ 12V 50W
• 寸法/重量：270 x 225 x 60 mm / 2.6 kg
• 取り付け：背面取り付け / VESA
• 筐体：metal housing；冷却：fanless
• 認証：CE、FCC
