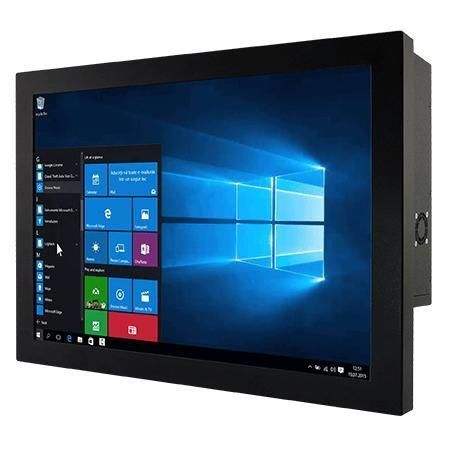

抵抗タッチスクリーンパネルPC W22IAD7T-CHA3

カラー液晶ディスプレー21.5インチIntel® Core™ i9-12900TE

製品概要
Winmate W22IAD7T-CHA3 は、機械制御、工場自動化、オペレーター向け HMI 用に設計された 21.5 インチのシャーシパネル PC です。Intel® Core™ プロセッサの複数オプション、DDR5 メモリ、高速ネットワーク、および産業向けの柔軟な取り付け方式を備えています。

主な特徴

• 21.5 インチ FHD（1920 x 1080）シャーシパネル
• Intel® Core™ i3/i5/i7/i9 オプション（Alder Lake S / Raptor Lake T 系列）
• 2 x SO-DIMM DDR5 4800MHz、最大 64 GB
• デュアル統合 2.5 ギガビットイーサネット
• マルチディスプレイ：DP 1.4a（標準）、HDMI 2.0b（オプション）
• 豊富な I/O：4 x USB 3.2 Gen2、シリアル、オーディオ
• 12V DC 電源入力、金属筐体、VESA マウント対応

ディスプレイ

• サイズ：21.5 インチ、1920 x 1080
• タッチ / ガラス：抵抗膜式タッチ（オプション）または保護ガラス（オプション）
• 輝度：250 nits、コントラスト：3000:1、視野角：89/89/89/89
• アクティブエリア：476.64 x 268.11 mm

システム仕様

• 標準 CPU：Intel® Core™ i3-12100TE；オプションに i5/i7/i9 や新しい T 系列
• チップセット：Intel® R680E
• メモリ：2 x non-ECC SO-DIMM DDR5 4800MHz、最大 64 GB
• ストレージ：128 GB SSD（標準）；最大 4 TB オプション；1 x M.2 2280 M-Key（NVMe）；2 x SATA III（2.5" ドライブ、オプション）
• セキュリティ：TPM 2.0；WLAN/BT は M.2 2230 E-Key 経由でオプション

機械仕様

• 寸法：507 x 303 x 85 mm
• 重量：約 7.2 kg
• 取り付け：VESA マウント、背面取り付け対応
• 筐体：金属ハウジング；冷却：ファン設計

環境

• 動作温度：0°C ～ 50°C
• 保存温度：-10°C ～ 60°C
• 動作湿度：10%～90% RH（結露しないこと）

認証

• CE
• FCC

I/O

• USB：4 x USB 3.2 Gen2x1（10 Gbps、Type-A）
• シリアル：1 x RS232/422/485（デフォルト RS232）＋ 1 x RS232
• LAN：2 x 2.5 Gbps RJ45
• 映像：1 x DP1.4a（DP++）、最大 4096 x 2160 @60Hz；1 x HDMI 2.0b（オプション）
• オーディオ：Mic in、Line out
• 拡張：M.2 2280 M-Key（NVMe）、M.2 2230 E-Key（Wi‑Fi）
• 電源入力：1 x 12V DC（Din4 ピン）

操作 & 付属品

• ボタン：電源、リセット
• 付属品：100～240V AC→12V DC アダプタ（12V 220W）、電源コード、VESA 取付ネジ

電源

• 定格電源：12V DC
• アダプタ：12V 220W

技術仕様

• モデル：W22IAD7T-CHA3
• 表示：21.5" FHD、250 nits、3000:1
• CPU：Intel® Core™ i3/i5/i7/i9（Alder Lake S / Raptor Lake T）
• メモリ：2 x SO-DIMM DDR5 4800MHz、最大 64 GB
• ストレージ：M.2 NVMe と SATA オプション；標準 128 GB SSD
• LAN：デュアル 2.5GbE；USB：4 x USB 3.2 Gen2
• 対応 OS：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（オプション）
• 認証：CE、FCC
