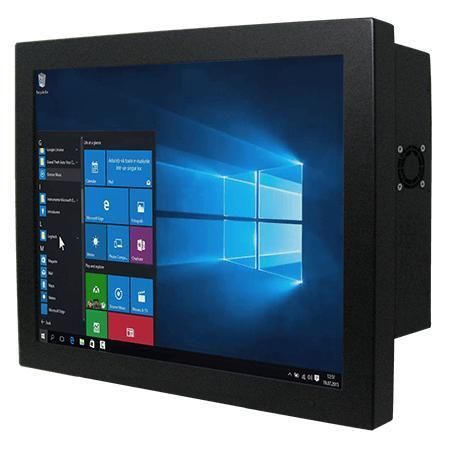

抵抗タッチスクリーンパネルPC R17IAD7T-CHM1

カラー液晶ディスプレー17インチIntel® Core™ i9-12900TE

概要
Winmate R17IAD7T-CHM1は、機械制御、工場自動化、オペレーターHMI向けの17インチシャーシ型パネルPCです。Intel® Core™（Alder Lake / Raptor Lake）プロセッサをサポートし、デュアル2.5GbE、DDR5メモリ、柔軟なストレージおよび取り付けオプションを備え、現場での信頼性と長期供給を想定した設計です。

主な特徴

• 17インチディスプレイ、解像度1280 x 1024
• 第12/13世代Intel® Core™プロセッサ（i3/i5/i7/i9）、Tシリーズ選択肢あり
• 2 x SO-DIMM DDR5 4800MHz、最大64GB
• 統合デュアルIntel 2.5ギガビットイーサネット
• マルチディスプレイ対応：DP1.4a（DP++）およびHDMI2.0b（オプション）
• 豊富なI/O：4 x USB 3.2 Gen2、シリアルポート等
• 12 V DC電源入力、TPM 2.0

ディスプレイ

• サイズ：17.0インチ
• 解像度：1280 x 1024
• 輝度：350 nits
• コントラスト比：1000:1
• 視野角：85/85/80/80
• アクティブエリア：337.920 x 270.336 mm
• タッチ/ガラス：抵抗膜式タッチ（オプション）または保護ガラス（オプション）

システム仕様

• プロセッサ：Intel® Core™ i3-12100TE（標準）；i5-12500TE、i7-12700TE、i9-12900TE；および新しいTシリーズオプション（例：i3-14100T…）
• チップセット：Intel® R680E
• メモリ：2 x non-ECC SO-DIMM DDR5 4800MHz、最大64GB
• ストレージ：標準128GB SSD；オプション256/512GB、1/2/4TB；オプションで2 x SATA III（2.5"ドライブ、RAID対応）
• イーサネット：2 x Intel 2.5 Gbpsコントローラ
• セキュリティ：TPM 2.0
• OS：Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04（オプション）
• WLAN / Bluetooth：オプションモジュール対応

機械仕様

• 寸法：394 x 332 x 83 mm
• 重量：約6.3 kg
• 取り付け：VESAおよび背面取り付け
• エンクロージャ：金属筐体
• 冷却：ファン設計

環境

• 動作湿度：10%～90% RH（結露なきこと）
• 動作温度：0°C～50°C
• 保管温度：-10°C～60°C

認証

• CE
• FCC

I/O と拡張性

• USB：4 x USB 3.2 Gen2x1（10 Gbps、Type-A）
• シリアル：1 x RS232/422/485（初期設定 RS232）＋1 x RS232
• LAN：2 x 2.5 Giga LAN（RJ45）
• 映像：1 x DP1.4a（DP++）、最大4096 x 2160 @60Hz；1 x HDMI 2.0b（オプション）
• 音声：Mic-in、Line-out
• 拡張：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）
• 電源入力：1 x 12 V DC（Din4ピン）

操作部と付属品

• ボタン：電源、リセット
• 付属品：100–240 V AC→12 V DCアダプタ、電源ケーブル、VESAネジ等

技術仕様

• モデル：R17IAD7T-CHM1
• ブランド：Winmate
• ディスプレイ：17.0インチ、1280 x 1024、350 nits
• プロセッサ：Intel® Core™ i3/i5/i7/i9 T/Eシリーズ（選択肢）
• チップセット：Intel® R680E
• メモリ：2 x SO-DIMM DDR5 4800MHz、最大64GB
• ストレージ：NVMe M.2、SATA III、最大4TB
• LAN：デュアル Intel 2.5 Gbps
• I/O：4 x USB 3.2 Gen2、シリアル、DP1.4a、HDMIオプション、音声
• 拡張：M.2 2280（M-Key）、M.2 2230（E-Key）
• セキュリティ：TPM 2.0
• 電源：12 V DC入力、アダプタ 12 V 220 W
• 取り付け：VESA
• 寸法 / 重量：394 x 332 x 83 mm / 約6.3 kg
• 動作環境：0°C～50°C、10%～90% RH 非結露
• 認証：CE、FCC
