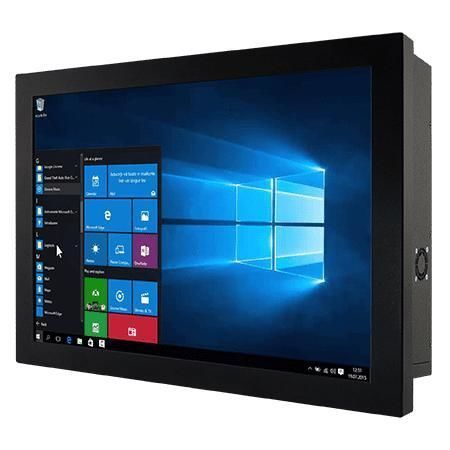

抵抗タッチスクリーンパネルPC W18IF7T-CHA2

TFT LCD18.5インチIntel® Core™ i7-9700TE

概要
Winmate W18IF7T-CHA2 は機械制御、工場自動化、オペレーター用 HMI 向けの 18.5" シャーシ型パネルPC です。Intel® 第9世代 Core™ i3/i5/i7（Coffee Lake Refresh）を採用し、柔軟なストレージ構成、豊富な産業用 I/O、12V DC 電源入力および複数の取付方式を備えます。外部ディスプレイ用に高解像度の映像出力をサポートします（DP 最大 4096×2304 @60 Hz、HDMI 最大 4096×2304 @24 Hz）。

主な特徴

• 18.5" TFT LCD、1366×768、450 nits
• Intel® 第9世代 Core™ i3 / i5 / i7 プロセッサ対応
• 柔軟なストレージ：M.2 NVMe/SATA、2 x SATA III（2.5" SSD/HDD）
• 豊富な I/O：シリアル×2、USB 3.2 Gen1×4（Type‑A）、ギガビットLAN×2
• 12V DC 入力（Din4 ロック可能）および 12V 120W アダプタ
• 背面取付および VESA マウントに対応

製品の特長

• 表面オプション：抵抗膜タッチまたは保護ガラス（非タッチ）を選択可能
• 産業向け設計：金属筐体、ファン冷却、TPM 2.0 搭載
• 拡張：M.2 2280/2242 M‑Key（NVMe/SATA）、M.2 2230 E‑Key（Wi‑Fi）、オプションで PCIe 3.0 x16

認証

• CE
• FCC

主な仕様

• モデル：W18IF7T-CHA2
• 表示 — サイズ: 18.5"; 解像度: 1366×768; 輝度: 450 nits; コントラスト: 1000:1; 有効表示領域: 409.8×230.4 mm; タッチ/ガラス: 抵抗膜（オプション）/ 保護ガラス（オプション）
• プロセッサ — 標準: Intel® Core™ i7-9700TE 1.8 GHz（最大 3.8 GHz）; オプション: i5-9500TE、i3-9100TE
• チップセット — Intel® Q370
• メモリ — 2 x non‑ECC SO‑DIMM、最大 64 GB
• ストレージ — 標準 128 GB SSD; オプション 256/512 GB / 1 TB / 2 TB; M.2 2280 M‑Key（NVMe/SATA）; 2 x SATA III（2.5" SSD/HDD）、RAID 0/1 オプション
• イーサネット — 2 x Intel® Gigabit Ethernet (RJ45)
• セキュリティ — TPM 2.0
• OS — Windows 10 IoT Enterprise (64‑bit) または Linux Ubuntu（オプション）
• 無線 — M.2 2230 E‑Key による WLAN/BT オプション
• 機構 — 寸法: 470×293×70 mm; 重量: 約 6.6 kg; 筐体: 金属; 冷却: ファン設計; 取付: VESA
• 環境 — 動作湿度 10%–90% RH 非結露; 動作温度 0°C–50°C; 保管温度 -10°C–60°C
• I/O — 4 x USB 3.2 Gen1 Type‑A; シリアル: 1 x RS232/422/485 (初期設定 RS232) + 1 x RS232; LAN: 2 x RJ45; 映像: 1 x DP1.2 (標準), 1 x HDMI 1.4 (オプション); オーディオ: Mic‑in, Line‑out, 2 x スピーカー
• 表示灯 & 操作 — 電源/ストレージ LED、輝度調整ノブ、電源およびリセットボタン
• 電源 & 付属品 — 電源入力: 1 x 12V DC Din4 ロック可能; アダプタ: 12V 120W; 付属: AC-DC アダプタ、電源ケーブル、VESA 取付ネジ、ドライバ/CD、マニュアル
