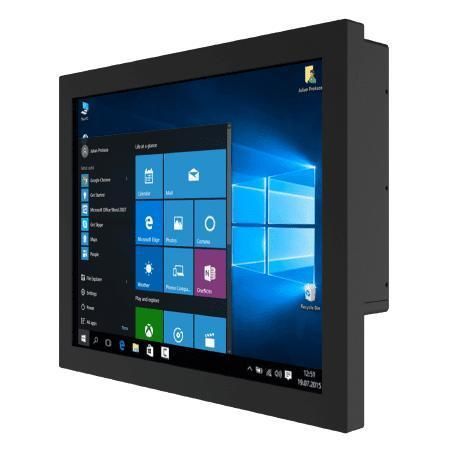

抵抗タッチスクリーンパネルPC R19IT7T-CHA1

カラー液晶ディスプレー19インチIntel® Core™ i5-1135G7

概要
Winmate R19IT7T-CHA1 は、Intel® Core™ Tiger Lake i5 を搭載した 19.0インチのシャーシ型パネルPC です。機械制御、工場の自動化、オペレーター向け HMI を想定したファンレスの産業用プラットフォームで、柔軟な I/O、マルチディスプレイ対応、長期供給を重視する用途に適しています。

主な特徴

• Intel® Core™ Tiger Lake UP3: i5-1135G7（vPro 無し）/ i5-1145G7E（vPro 有り）
• 解像度 1280 x 1024、パネル輝度 400 nits
• マルチディスプレイ対応: DP / HDMI / LVDS / eDP
• 豊富な I/O: シリアルポート、4 x USB 3.2 Type-A 等
• 12V DC 単一電源入力（Din4 コネクタ）

製品概要

• タッチ / 保護ガラス: 抵抗膜式タッチ（オプション）またはタッチ機能なし保護ガラス（オプション）を選択可能。
• 低消費電力 & ファンレス: ファンレス設計により、産業用途での長時間稼働に適した放熱設計。
• 取り付け: 背面取り付けおよび VESA 取り付けに対応。

認証

• CE
• FCC

製品詳細
ディスプレイ

• サイズ: 19.0 inches
• Touch / Glass: Resistive Touch Screen (Optional); Protection Glass Without Touch Function (Optional)
• 解像度: 1280 x 1024
• 輝度: 400.0 nits
• コントラスト比: 1000:1
• 視野角: 85, 85, 80, 80
• アクティブエリア: 376.32 x 301.06 mm

システム仕様

• プロセッサ: Intel Core i5-1135G7 2.4GHz（最大 4.2GHz）；オプション i5-1145G7E（vPro 有り）
• メモリ: 2 x non-ECC SO-DIMM、最大 64GB（各 DIMM 最大 32GB）
• ストレージ: 標準 128GB SSD；オプション 256/512GB/1TB/2TB/4TB；1 x SATA III（2.5" SSD/HDD 用、オプション）
• イーサネット: Intel デュアルコントローラ（1 x Gigabit、1 x 2.5 Gigabit）
• セキュリティ: TPM 2.0
• 対応 OS（オプション）: Windows 11 IoT Enterprise (64-bit)、Windows 11 Pro (64-bit)、Linux Ubuntu 22.04（Wake on Touch 非対応）
• WLAN / Bluetooth: M.2 2230 E-Key によるオプション対応

機構

• 寸法: 432 x 363 x 70 mm
• 重量: 約 7.0 kg
• 取り付け: VESA mount
• エンクロージャ: 金属ハウジング
• 冷却: ファンレス設計

環境

• 動作湿度: 10% ～ 90% RH（結露なきこと）
• 動作温度: 0°C ～ 50°C
• 保管温度: -10°C ～ 60°C

I/O ポート

• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• シリアル: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 1 x Gigabit RJ45；1 x 2.5 Gigabit RJ45
• ビデオ: 1 x DP1.4 (Default)；1 x HDMI 2.0 (Optional)
• オーディオ: Mic in；Line out
• 拡張: 1 x M.2 2280 M-Key (NVMe SSD)；1 x M.2 2230 E-Key (Wi‑Fi module)；1 x PCIe 4.0 x16 slot (x4 signal)
• インジケータ: 電源 LED、ストレージ LED
• 明るさ調整: 1 x Brightness Adjustment Knob
• 電源入力: 1 x 12V DC、Din4 ピンコネクタ

コントロール

• ボタン: 1 x Power Button；1 x Reset Button

付属品

• 100~240V AC to DC アダプタ（12V）
• 電源ケーブル
• VESA 取り付けネジ

電源

• 電源定格: 12V DC
• アダプタ: 12V 120W

仕様 / 技術情報

• モデル: R19IT7T-CHA1
• ブランド: Winmate
• ディスプレイ: 19.0", 1280 x 1024, 400 nits、抵抗膜式タッチはオプション
• CPU: Intel® Core™ i5-1135G7 (Tiger Lake)
• メモリ: 最大 64GB (2 x SO-DIMM)
• ストレージ: 標準 128GB SSD；最大 4TB オプション；M.2 NVMe 対応
• ネットワーク: 1 x 1Gb + 1 x 2.5Gb Ethernet
• ポート: 4 x USB 3.2、シリアル、DP1.4、HDMI オプション、オーディオ
• 電源: 12V DC (Din4)；付属アダプタ 12V 120W
• 寸法 / 重量: 432 x 363 x 70 mm / 約 7.0 kg
• 取付 & エンクロージャ: VESA、金属ハウジング、ファンレス
• 環境: 0°C ～ 50°C 動作；10%–90% RH（結露なきこと）
• 認証: CE、FCC
