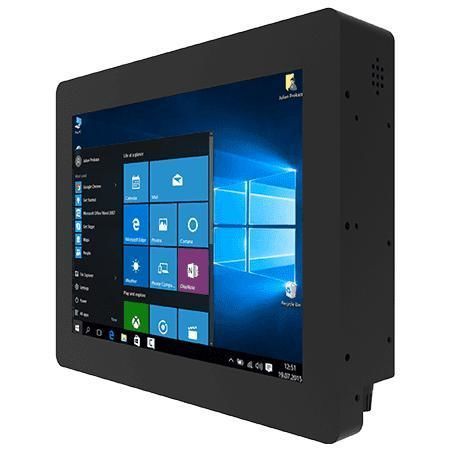

抵抗タッチスクリーンパネルPC R12IAD3S-CHM2

タッチスクリーンカラー液晶ディスプレー12.1インチ

概要
Winmate R12IAD3S-CHM2は12.1"のシャーシパネルPCで、第12世代Intel® Core™ i5-1235Uを搭載しています。機械制御、工場自動化、オペレーター向けHMIに適した工業用途向け設計です。12.1"産業用ディスプレイ、柔軟な取り付け、ファンレス冷却を特徴とします。

主な特徴

• 12.1" シャーシパネルPC、1024 x 768、500 nits
• 第12世代 Intel® Core™ i5-1235U
• 1 x SODIMM DDR5 4800MHz、最大32GB
• 統合デュアル 2.5 Gbps イーサネット
• 複数のI/O：2 x USB 3.2 Gen2、シリアル、HDMIオプション
• 12V DC電源入力、金属筐体、ファンレス設計

製品情報
HMIおよび制御用途向けのPanel PC。抵抗膜式タッチまたは保護ガラスの表面オプション、TPM 2.0を備え、M.2 NVMeやオプションの2.5" SATAベイによる柔軟なストレージ構成が可能です。背面取り付けおよびVESA取り付けに対応します。

表示

• サイズ：12.1インチ
• 解像度：1024 x 768
• タッチ / ガラス：抵抗膜タッチ（オプション）、保護ガラス（オプション）
• 輝度：500 nits
• コントラスト比：1000:1
• 視野角：89/89/89/89

システム仕様

• プロセッサ：Intel® Core™ i5-1235U 3.3 GHz（最大 4.40 GHz）
• メモリ：標準 8GB；オプション 16GB/32GB（DDR5 4800MHz）
• ストレージ：標準 128GB SSD；オプション 256GB–4TB；1 x M.2 2280（NVMe）；オプションで1 x SATA III 2.5" ベイ
• イーサネット：Intel® 2.5G コントローラ x2
• セキュリティ：TPM 2.0
• OS：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（オプション）
• 無線：オプション（M.2 2230 E-Key）

機械仕様

• 寸法：300 x 250 x 60 mm
• 重量：約 3.5 kg
• 取り付け：背面取り付けおよびVESA
• 筐体：金属筐体
• 冷却：ファンレス設計

環境

• 動作湿度：10%–90% RH（非結露）
• 動作温度：0°C～50°C
• 保管温度：-10°C～60°C

I/O と拡張

• USB：2 x USB 3.2 Gen2 Type-A
• シリアル：1 x RS232/422/485（デフォルト RS232）+ 1 x RS232
• LAN：2 x 2.5G RJ45
• 映像：1 x HDMI 2.0（オプション）
• オーディオ：2 x スピーカー
• 拡張：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
• インジケータ & 操作：電源/ストレージLED、明るさ調整ノブ
• 電源入力：1 x 12V DC、2.5φ DCジャック

コントロール & ボタン

• 1 x 電源ボタン
• 1 x リセットボタン

付属品と電源

• 付属/オプション：100–240V AC→DCアダプタ、電源ケーブル、VESAネジ
• 電源定格：12V DC；アダプタ：12V 120W

認証

• CE
• FCC

特徴 / 技術仕様

• 型番：R12IAD3S-CHM2
• ブランド：Winmate
• 表示：12.1"（1024 x 768）、500 nits、1000:1
• プロセッサ：Intel® Core™ i5-1235U（3.3 GHz、up to 4.40 GHz）
• メモリ：標準 8GB、最大 32GB（DDR5 4800MHz）
• ストレージ：標準 128GB SSD；オプション 最大4TB；SATA III ベイ（オプション）
• イーサネット：デュアル 2.5 Gbps
• I/O：2 x USB3.2 Gen2、シリアル、HDMI（オプション）、スピーカー
• 拡張：M.2 2280（NVMe）、M.2 2230 E-Key
• 電源：12V DC（2.5φ ジャック）；アダプタ 12V 120W
• 機構：300 x 250 x 60 mm；3.5 kg；金属筐体；VESAマウント
• 動作環境：0°C～50°C；10%–90% RH 非結露
• セキュリティ：TPM 2.0
• タッチオプション：抵抗膜タッチまたは保護ガラス（オプション）
• 冷却：ファンレス
• 認証：CE、FCC
