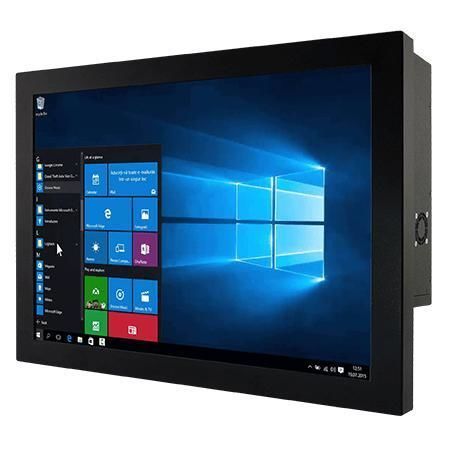

抵抗タッチスクリーンパネルPC W22IF7T-CHA3

カラー液晶ディスプレーLEDバックライト21.5インチ

概要
Winmate W22IF7T-CHA3 は、機械制御、工場自動化、オペレーター HMI 向けに設計された 21.5 インチのシャーシ型パネル PC です。Intel® Core™ i3/i5/i7（第9世代、Coffee Lake Refresh）を搭載し、長期供給と柔軟な統合オプションを必要とする産業向けに提供されます。

主な特徴

• 21.5" 1920 x 1080 ディスプレイ；抵抗膜タッチまたは保護ガラスのオプション
• Intel® Core™ i7/i5/i3（デフォルト i7-9700TE）
• 柔軟なストレージ：2.5" HDD ベイ、M.2 2280 (NVMe/SATA)、M.2 2242 B-key；2 x SATA III；RAID 0/1 オプション
• 豊富な I/O：シリアル 2 ポート（RS232/422/485 設定可能）、USB 3.2 Gen1 Type-A x4、Intel® Gigabit LAN x2
• 12 V DC ロッカブル Din4 電源入力；オプションの 12 V 120 W アダプタ
• 拡張：M.2 2230 E-Key（WLAN/BT）、オプションの PCIe 3.0 x16

ディスプレイ

• 21.5 インチ；1920 x 1080；輝度 250 nits；コントラスト 3000:1；視野角 89/89/89/89；アクティブエリア 476.64 x 268.11 mm
• 抵抗膜タッチ（オプション）またはタッチなし保護ガラス（オプション）

認証

• CE
• FCC

製品の外観 / デザイン
金属製シャーシ、ファン冷却設計、背面および VESA 取り付けを含む複数の取り付けオプション、連続運用に適した低消費電力設計を採用しています。

オプション / 拡張性

• M.2 2230 による WLAN/Bluetooth モジュール、TPM 2.0、メモリ／ストレージの構成変更、Windows 10 IoT Enterprise または Linux の選択
• M.2 および PCIe スロットによる NVMe SSD や拡張カードの追加

仕様

• モデル: W22IF7T-CHA3
• プロセッサ: Intel® Core™ i7-9700TE（標準）；オプション i5-9500TE、i3-9100TE
• チップセット: Intel® Q370
• メモリ: 2 x non-ECC SO-DIMM、最大 64 GB
• ストレージ: 標準 128 GB SSD；オプション 256/512 GB / 1 TB / 2 TB；2 x SATA III；1 x M.2 2280 M-Key (NVMe/SATA)；1 x M.2 2242 B-Key
• イーサネット: 2 x Intel® Gigabit
• ビデオ: 1 x DisplayPort 1.2（標準）；1 x HDMI 1.4（オプション）
• USB: 4 x USB 3.2 Gen1 Type-A
• シリアル: 1 x RS232/422/485（設定可能、標準 RS232）＋1 x RS232
• オーディオ: Mic in、Line out、スピーカー x2
• 電源: 12 V DC Din4 ロッカブルコネクタ；12 V 120 W アダプタ（アクセサリ）
• 機構: 507 x 303 x 76 mm；重量 約 7.2 kg；金属筐体；ファン冷却
• 環境: 動作温度 0°C ～ 50°C；保存温度 -10°C ～ 60°C；湿度 10%～90% RH 非結露
• 認証: CE、FCC
