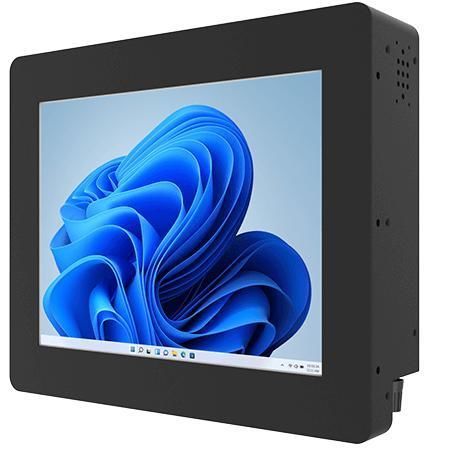

抵抗タッチスクリーンパネルPC R10IAN3S-CHT2

TFT LCD10.4インチIntel® Processor N100

概要
Winmate R10IAN3S-CHT2 は、機械制御、工場自動化およびオペレーター向け HMI 用に設計された 10.4" シャーシ搭載パネルPC です。製品名には Intel® Twin Lake N150 が使われていますが、仕様表には N100 系の表記もあり、UHD 統合グラフィックス、多様な I/O、長期供給を想定した産業用途向け設計です。

主な特徴

• 10.4" XGA TFT LCD、500 nits
• Intel® Twin Lake N150（仕様に N100 の記載あり）
• 1 x SO-DIMM DDR5-4800（標準 8GB、最大 16GB）
• デュアル Intel® 2.5 Gigabit Ethernet
• HDMI（オプション）、USB-C（DP-Alt）、複数の USB／COM ポート
• ファンレス金属シャーシ、VESA マウント対応

ディスプレイ
サイズ: 10.4"
解像度: 1024 x 768 (XGA)
輝度: 500 nits
コントラスト: 1000:1
タッチ/ガラス: 抵抗膜式タッチ（オプション）または保護ガラス（オプション）

システム仕様
CPU: Intel® Processor N100（製品名に Twin Lake N150 表記）、最大 3.40 GHz
メモリ: 1 x SO-DIMM DDR5-4800、8GB 標準、16GB オプション
ストレージ: M.2 2280 NVMe 128GB 標準；256/512GB/1TB/2TB/4TB オプション；NVMe 非搭載時は 2.5" SATA III（最大 2TB）オプション
セキュリティ: TPM 2.0
OS（オプション）: Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 24.04（Ubuntu は Wake on Touch 非対応）

機構
寸法: 270 x 225 x 60 mm
重量: 2.6 kg
筐体: 金属ハウジング
冷却: ファンレスデザイン
マウント: VESA 対応

環境
動作湿度: 10%–90% RH（非結露）
動作温度: 0°C ～ 50°C
保管温度: -10°C ～ 60°C

認証
CE、FCC

I/O ポート

• LAN: 2 x 2.5 Giga LAN (RJ45)
• USB: 1 x USB 3.2 Gen2 Type-C（DP Alt Mode）、2 x USB 3.x Type-A、最大 4 x USB 2.0（記載差あり）
• シリアル: 1 x RS232/422/485（デフォルト RS232）+ 1 x RS232
• 映像: 1 x HDMI 2.0b（オプション）
• オーディオ: 2 x スピーカー
• 拡張: 1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）

操作、付属品および電源
ボタン: 電源、リセット
付属品: 100~240V AC to 12V DC アダプター、電源ケーブル、VESA ネジ
電源入力: 12V DC（アダプター 12V 50W）

製品の位置付け
産業用オートメーションおよびオペレーター HMI 向けに設計され、安定した統合、リアルタイム処理およびスムーズなグラフィックス表示をコンパクトなシャーシで提供します。

技術仕様

• モデル: R10IAN3S-CHT2
• ディスプレイ: 10.4" XGA (1024x768), 500 nits, 1000:1
• CPU: Intel® Twin Lake N150（N100 ファミリ）、最大 3.40 GHz
• メモリ: 1 x SO-DIMM DDR5-4800（8GB 標準、最大 16GB）
• ストレージ: M.2 2280 NVMe 128GB 標準、最大 4TB オプション；2.5" SATA III オプション
• LAN: デュアル Intel® 2.5 Gigabit Ethernet
• USB: USB-C（DP-Alt）+ USB Type-A + USB 2.0
• シリアル: RS232/422/485
• セキュリティ: TPM 2.0
• マウント: VESA
• 寸法/重量: 270 x 225 x 60 mm / 2.6 kg
• 筐体: 金属、ファンレス
• 動作環境: 0°C ～ 50°C、10%–90% RH（非結露）
• 認証: CE、FCC
• 電源: 12V DC（アダプター 12V 50W）
