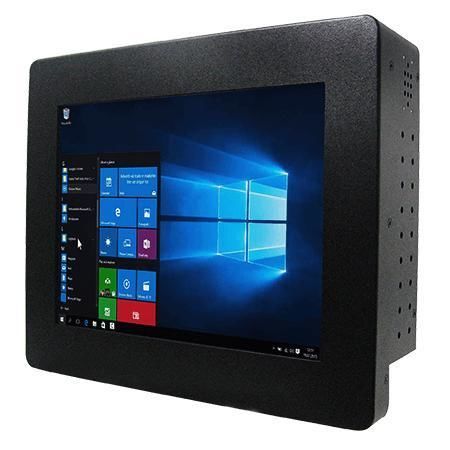

抵抗タッチスクリーンパネルPC R10IP7T-CHA1WT

カラー液晶ディスプレー10.4インチIntel® Pentium® N4200

概要
Winmate R10IP7T-CHA1WT は、機械制御、工場自動化、およびオペレーター向けHMIに用途を想定した10.4インチのシャーシ型ワイド温度対応パネルPCです。現場での連続稼働を想定し、柔軟なストレージ構成、豊富なI/O、拡張温度範囲に対応します。

主な特徴

• Intel® Pentium® N4200 プロセッサー（1.10 GHz ベース、最大 2.5 GHz）；一部 SKU は Intel® Celeron® N2930 を採用する場合があります
• 柔軟なストレージ：M.2 2242 スロットおよび 2.5" SATA ベイ（SSD/HDD）；標準 128 GB SSD、最大 1 TB まで選択可能
• 豊富な I/O：USB 3.2 Gen1 Type-A ×4、シリアル（RS232/422/485）、ギガビットLAN ×2
• 映像出力：DisplayPort 1.2（標準）、HDMI 1.4 と VGA はオプション
• 電源入力：12 V DC（Din4）

製品詳細
工業用途のHMI要件に合わせ、抵抗膜式タッチパネルまたはタッチ非搭載の保護ガラスを用意。低消費電力設計と放熱対策により長時間連続稼働を支援します。背面取り付けおよびVESA取り付けに対応します。

表示（概要）

• サイズ：10.4 インチ
• 解像度：800 x 600
• 輝度：400 nits
• コントラスト比：700:1
• 視野角：80 / 80 / 70 / 60
• 有効表示領域：211.2 x 158.4 mm
• タッチ/ガラス：抵抗膜式タッチ（オプション）、保護ガラス（タッチなし、オプション）

システム仕様（概要）

• プロセッサー：Intel® Pentium® N4200（1.1 GHz ベース、最大 2.5 GHz）
• メモリ：デュアルチャネル SO-DIMM（non‑ECC）、最大 16 GB
• ストレージ：標準 128 GB SSD；オプション 256 / 512 GB / 1 TB；2 x SATA III（2.5" ドライブ対応）
• ネットワーク：2 x Intel® ギガビットイーサネットコントローラ
• セキュリティ：TPM 2.0
• OS（オプション）：Windows 10 IoT Enterprise（64-bit）、Linux Ubuntu 18.04 / 20.04
• 無線：M.2 2230 E-key による WLAN/BT サポート（オプション）

環境

• 動作温度：-20 °C ～ 60 °C
• 保管温度：-25 °C ～ 65 °C
• 動作湿度：30% ～ 90% RH（非結露）

認証

• CE
• FCC

I/O と拡張

• USB：4 x USB3.2 Gen1 (Type-A)
• シリアル：1 x RS232/422/485（デフォルト RS232）＋ 1 x RS232（設定により変更可）
• LAN：2 x RJ45 ギガビット
• 映像：1 x DP1.2（デフォルト）；HDMI 1.4、VGA はオプション
• オーディオ：Mic-in、Line-out、スピーカー ×2
• 拡張：1 x M.2 2242 B-key（SATA III SSD）、1 x M.2 2230 E-key（Wi‑Fi）、1 x PCIe 2.0 x1
• 操作系：電源/ストレージ LED、輝度調整ノブ、電源ボタン、リセットボタン
• 電源入力：12 V DC（Din4）、推奨アダプタ 12 V 50 W（付属/オプション）
