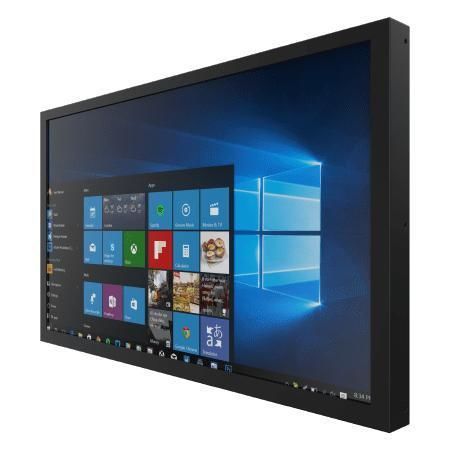

抵抗タッチスクリーンパネルPC W24IT7T-CHA2

カラー液晶ディスプレー24インチIntel® Core™ i5-1135G7

概要
Winmate W24IT7T-CHA2 は、Intel® Core™ i5（Tiger Lake）搭載の 24 インチ シャーシ型パネル PC で、機械制御、工場自動化、オペレーター用 HMI 向けに設計されています。産業系バイヤー、OEM、システムインテグレーター向けの、組込みまたはミッションクリティカル環境に適した信頼性の高いハードウェアを提供します。マルチディスプレイ、豊富な I/O、12V 単電源入力に対応します。

主な特徴

• 24 インチ 1920 x 1080 Full HD シャーシパネル表示
• Intel® Core™ Tiger Lake UP3 オプション：i5-1135G7 または i5-1145G7E（vPro 搭載）
• マルチディスプレイ対応：DP / HDMI / LVDS / eDP
• シリアルポートや USB 3.2 Gen 1 などの豊富な I/O
• 12V 単一電圧 DC 電源入力

製品ハイライト

• 表示: 24.0 インチ、1920x1080、輝度 250 nits、コントラスト 3000:1、広視野角、アクティブエリア 527.04 x 296.46 mm
• タッチ/ガラス: 抵抗膜式タッチ（オプション）またはタッチなし保護ガラス（オプション）
• 柔軟な取り付け: 背面取り付けおよび VESA 対応
• 低消費電力設計と長期稼働向けの効果的な熱設計
• ファンレスの金属筐体設計

システム仕様

• プロセッサ: Intel Core i5-1135G7 2.4 GHz（最大 4.2 GHz）
• メモリ: 2 x non‑ECC SO‑DIMM スロット、最大 64 GB
• ストレージ: 128 GB SSD（標準）；オプション 256GB/512GB/1TB/2TB/4TB；2.5 インチ用 SATA III スロット 1 個（オプション）
• イーサネット: Intel コントローラ x2（1 x Gigabit、1 x 2.5 Gigabit）
• セキュリティ: TPM 2.0
• OS オプション: Windows 11 IoT Enterprise、Windows 11 Pro、Ubuntu 22.04（オプション）
• WLAN/BT: モジュールによりオプション対応

機構

• 寸法: 561 x 328.2 x 75 mm
• 重量: 7.4 kg
• 取り付け: VESA マウント
• 筐体: 金属ハウジング
• 冷却: ファンレス設計

環境

• 動作湿度: 10%～90% RH（結露なきこと）
• 動作温度: 0°C～50°C
• 保存温度: -10°C～60°C

I/O と拡張

• USB: 4 x USB 3.2 Gen2x1 Type‑A
• シリアル: 1 x RS232/422/485（デフォルト RS232）＋ 1 x RS232
• LAN: 1 x Gigabit RJ45、1 x 2.5 Gigabit RJ45
• ビデオ: 1 x DP1.4（標準）；1 x HDMI 2.0（オプション）
• オーディオ: Mic in、Line out
• 拡張: 1 x M.2 2280 M‑Key（NVMe）；1 x M.2 2230 E‑Key（Wi‑Fi）；1 x PCIe 4.0 x16 スロット（x4 信号）
• インジケータ/操作部: 電源 LED、ストレージ LED、輝度調整ノブ
• 電源入力: 1 x 12V DC Din4 ピンコネクタ

電源と付属品

• 電源仕様: 12V DC；参考アダプタ: 12V 120W
• 付属 / オプション: 100–240V AC to DC アダプタ、電源コード、VESA 取付ネジ

認証

• CE
• FCC

追加の製品注記

• 鋼鉄、石油・ガス、化学、エネルギー等の産業向け HMI/SCADA アプリケーションに適合
• PROFINET、PROFIBUS、DeviceNet、EtherNet/IP、EtherCAT 用の mini‑PCIe add‑on モジュールでフィールドバスをサポート
• Codesys SoftLogic、JMobile HMI、Citect SCADA 等の産業用 HMI/制御ソフトウェアを実行可能

技術仕様

• モデル: W24IT7T-CHA2
• 表示: 24.0 inches、1920 x 1080、250 nits、3000:1、視野角 89/89/89/89、アクティブエリア 527.04 x 296.46 mm
• タッチ/ガラス: 抵抗膜タッチ（オプション）；保護ガラス（オプション）
• CPU: Intel Core i5-1135G7 / i5-1145G7E
• メモリ: 2 x SO‑DIMM 最大 64 GB
• ストレージ: 128 GB SSD 標準；オプション最大 4 TB；1 x SATA III
• ネットワーク: 1 x Gigabit + 1 x 2.5 Gigabit
• シリアル: 1 x RS232/422/485 + 1 x RS232
• USB: 4 x USB 3.2 Gen2x1 Type‑A
• ビデオ: DP1.4 標準；HDMI2.0 オプション
• セキュリティ: TPM 2.0
• 拡張: M.2 NVMe、M.2 Wi‑Fi、PCIe 4.0 x16（x4 信号）
• 寸法/重量: 561 x 328.2 x 75 mm / 7.4 kg
• 取り付け: VESA / 背面；筐体: 金属；冷却: ファンレス
• 動作温度: 0°C～50°C；保存温度: -10°C～60°C；湿度: 10%～90% RH 非結露
• 電源入力: 12V DC Din4；アダプタ: 12V 120W；認証: CE、FCC
