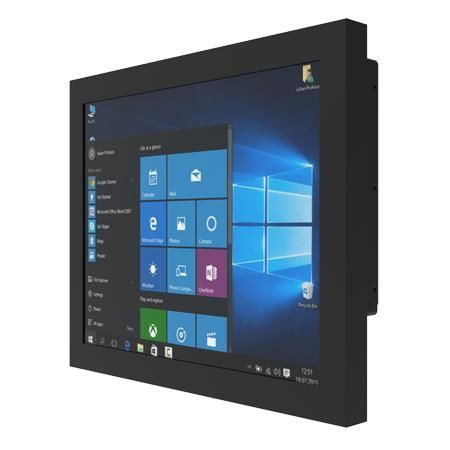

抵抗タッチスクリーンパネルPC R17IT7T-CHM1

17インチIntel® Core™ i5-1135G7Intel® Tiger Lake-U

概要
Winmate R17IT7T-CHM1 は、Intel® Core™ i5（Tiger Lake）を搭載した 17.0" シャーシ型パネルPC です。機械制御、工場の自動化、オペレータ HMI 向けに設計され、長期供給と現場での安定稼働を求める産業系バイヤー、OEM、システムインテグレータを想定しています。低消費電力、前面表面の選択肢、および複数の取り付け方法を特徴とします。

主な特徴

• Intel® Core™ Tiger Lake UP3 i5-1135G7（vPro なし）、または i5-1145G7E（vPro あり）
• 解像度 1280 × 1024、輝度 350 nits、コントラスト 1000:1
• マルチディスプレイ対応：DP1.4 / HDMI 2.0 / LVDS / eDP
• 豊富な I/O：シリアル×2、USB 3.2 Gen1 Type-A ×4、ギガビット + 2.5ギガビット LAN
• 12V DC（Din4）単一電源入力、金属筐体、VESA および背面取り付け対応

製品の要点
フロント表面の選択肢：抵抗膜式タッチまたはタッチ機能なしの保護ガラスを選択可能で、現場の操作性と保護要件に合わせられます。
効率的な熱設計と省電力：Tiger Lake プラットフォームを低消費で設計し、ファンレスオプションにより連続稼働に適応します。
取り付け方法：背面取付および VESA 取付でキャビネット、パネル、機械への組み込みに対応します。

認証
CE、FCC

ディスプレイ

• サイズ：17.0 inches
• Touch / Glass：Resistive Touch Screen（オプション）；Protection Glass Without Touch Function（オプション）
• 解像度：1280 × 1024
• 輝度：350 nits
• コントラスト：1000:1
• 視野角：85 / 85 / 80 / 80
• アクティブエリア：337.920 × 270.336 mm

システム仕様

• プロセッサ：Intel Core i5-1135G7 2.4GHz（最大 4.2GHz）
• メモリ：2 × non-ECC SO-DIMM、最大 64GB（32GB/スロット）
• ストレージ：128GB SSD 標準；256GB / 512GB / 1TB / 2TB / 4TB オプション；1 × SATA III（2.5" SSD/HDD 用、オプション）
• イーサネット：1 × Gigabit RJ45 + 1 × 2.5 Gigabit RJ45（Intel コントローラ）
• セキュリティ：TPM 2.0
• OS：Windows 11 IoT Enterprise（64-bit）/ Windows 11 Pro / Linux Ubuntu 22.04（オプション、Ubuntu は Wake on Touch 非対応）
• 無線：M.2 2230 E-Key 経由で WLAN / Bluetooth（オプション）

機械的仕様

• 寸法：394 × 332 × 74 mm
• 重量：6.3 kg
• 取り付け：VESA マウントおよび背面取り付け
• エンクロージャ：金属筐体
• 冷却：ファンレス設計（オプション）

環境

• 動作湿度：10%～90% RH、結露なきこと
• 動作温度：0°C～50°C
• 保管温度：-10°C～60°C

I/O ポート

• USB：4 × USB 3.2 Gen2x1 Type-A
• シリアル：1 × RS232/422/485（標準 RS232）＋1 × RS232
• LAN：1 × Gigabit + 1 × 2.5 Gigabit
• 映像：1 × DP1.4（標準）；1 × HDMI 2.0（オプション）
• オーディオ：Mic in、Line out
• 拡張：1 × M.2 2280 M-Key（NVMe）；1 × M.2 2230 E-Key（Wi‑Fi）；1 × PCIe 4.0 x16 スロット（x4 信号）
• 表示灯：電源 LED、ストレージ LED
• 輝度調整：1 × 輝度調整ノブ
• 電源入力：1 × 12V DC（Din4）

制御

• ボタン：1 × Power ボタン、1 × Reset ボタン

付属品

• 100~240V AC to DC アダプタ、電源コード、VESA 取付ネジ

電源

• 定格：12V DC
• アダプタ：12V 120W（例）

技術仕様

• モデル：R17IT7T-CHM1
• ブランド：Winmate
• ディスプレイ：17.0" / 1280 × 1024
• プロセッサ：Intel® Core™ i5-1135G7 / i5-1145G7E（Tiger Lake UP3）
• メモリ：2 × SO-DIMM 最大 64GB
• ストレージ：128GB SSD 標準、最大 4TB オプション、SATA III 2.5" オプション
• 接続性：DP1.4（標準）、HDMI 2.0（オプション）、4 × USB3.2、RS232/422/485
• 電源：12V DC（Din4）、アダプタ 12V 120W
• 取り付け：VESA / 背面
• 筐体：金属、ファンレス設計
• 認証：CE、FCC
