周波数応答分析器 UHV-310

電気回路網用テスト用携帯型

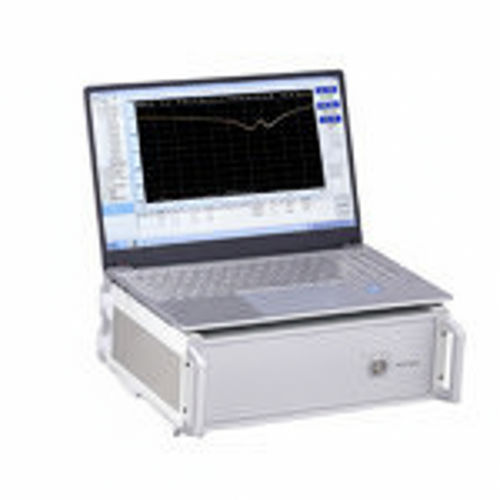

UHV-310 SFRA は、メインホストとノートパソコンで構成されるスイープ周波数応答アナライザで、変圧器巻線の内部故障を検出するための周波数応答解析（FRA）を線形およびセグメント走査で最大1 MHzまで実行できる試験器です。

製品紹介

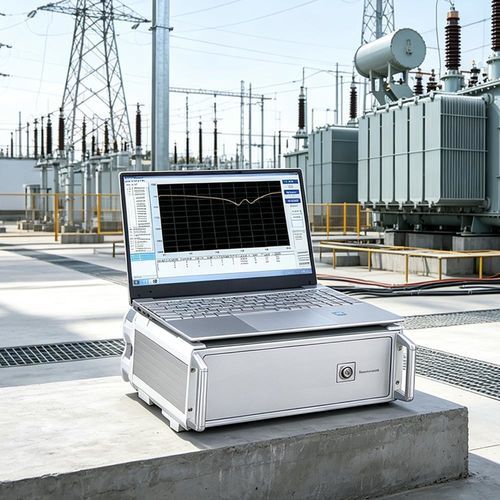

本機は変圧器内部巻線の特性パラメータを測定し、FRA を適用して巻線の変形、膨らみ、偏心、傾き、ターン間短絡、相間故障を正確に識別します。フィールドおよびラボでの検査に適し、ノートパソコンベースのソフトウェアと自動レポート生成を統合しています。

主な機能

• 高速度・高集積マイクロプロセッサによる精密なデータ取得と制御。
• ノートパソコンへの有線データ転送に対応する直接USBインターフェース。
• 現場作業でのデータ交換を可能にするBluetooth無線接続。
• 先進的なDDSデジタルスイープ技術により、巻線の歪み、膨らみ、偏心、傾き、ターン間短絡、相間故障を高精度に診断。
• 高分解能dB測定が可能なデュアルチャネル16ビットA/D取得。
• ソフトウェアで調整可能な出力振幅、ピーク出力最大10 V。
• 自動レポート生成：システムは電子Word形式で試験レポートを自動作成。
• 高い測定再現性：同一巻線相での再現性は99.5%以上。
• 基板の表面処理により湿気や腐食性ガスへの耐性を確保。
• 線形およびセグメント走査モードをサポートし、主流の技術手法に対応する柔軟な測定モード。
• 線形/対数の周波数軸表示オプションにより国家基準に準拠した振幅-周波数報告が可能。

仕様 / 技術パラメータ

• 線形周波数スイープ測定範囲: (1 kHz) ～ (1 MHz)
• セグメントスイープ測定範囲: (0.5 kHz) ～ (1 MHz)、区間は次の通り:
  • (0.5 kHz) ～ (10 kHz)
  • (10 kHz) ～ (100 kHz)
  • (100 kHz) ～ (500 kHz)
  • (500 kHz) ～ (1000 kHz)
• 振幅範囲: (-100 dB) ～ (+20 dB)
• 振幅測定精度: +20 dB ～ -60 dB: ±1 dB；-60 dB ～ -100 dB: ±2 dB
• スイープ精度: 0.01 %
• 信号入力インピーダンス: 1 MΩ
• 信号出力インピーダンス: 50 Ω
• インフェーズ試験の再現率: 99.5 %
• 本体寸法: 300 × 340 × 120 mm
• アルミ合金梱包箱寸法: 310 × 400 × 330 mm
• 重量: 10 kg

ドキュメント

• システムはWord形式の試験レポートを自動生成；ユーザーマニュアルおよび校正証明書はPDFで入手可能（要請時）。
