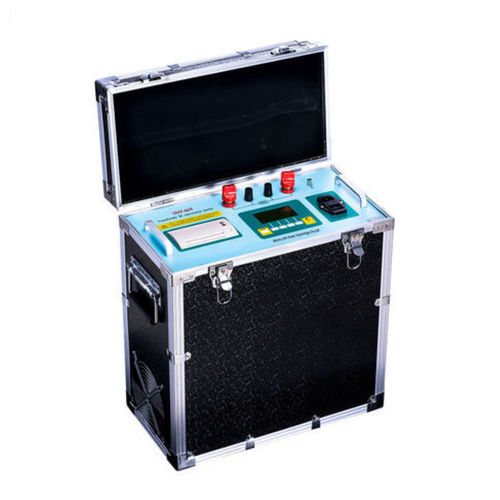

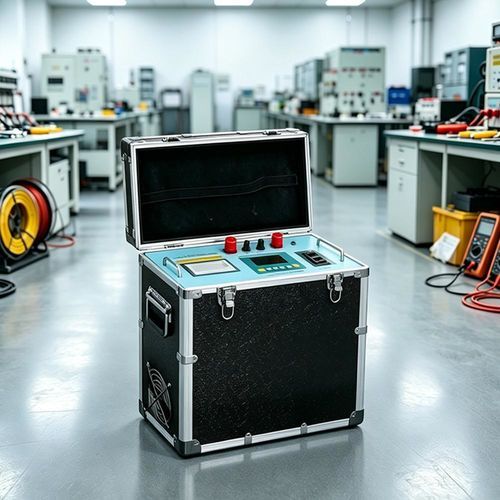

変圧器ミリオームメータ UHV-40A

デジタル携帯型

概要
変圧器巻線および高出力誘導機器向けの、コンパクトで軽量な直流巻線抵抗計。直感的なメニュー操作、迅速で再現性の高い測定を実現し、測定精度は±0.2%（FS）±2桁、分解能は0.1 μΩです。

製品パラメータ
変圧器の受け渡し、オーバーホールおよびタップチェンジャーの保守に対応。複数の試験電流、内部データ保存、現場および作業場での診断に適した携帯性を備えています。

技術仕様
試験電流: 2.5 A、5 A、10 A、20 A、40 A
測定範囲: 2.5 A: 10 mΩ–8 Ω；5 A: 1 mΩ–4 Ω；10 A: 1 mΩ–2 Ω；20 A: 1 mΩ–1 Ω；40 A: 1 mΩ–500 mΩ
精度: ±(0.2% フルスケール ±2 桁)
データ保存: 255 レコード
表示: LCD、抵抗表示 4½ 桁
分解能: 0.1 μΩ
電源: AC 220 V ±22 V、50 Hz ±2 Hz（ヒューズ 10 A）
最大消費電力: 1200 W（40 A 時）
使用環境: 0 °C～40 °C、相対湿度 ≤ 80 %
寸法: 440 × 230 × 490 mm
質量: 20 kg（付属品除く）

特長

• 現場・作業場での使用に適したコンパクトで軽量な設計。
• 分かりやすいメニューによる簡便な操作。
• 高速測定サイクルで安定した再現性のある測定値。
• 自動放電および放電表示機能により、操作ミスを低減し安全性を確保。

注意事項

• 誘導性負荷を測定した後は、誘導放電の危険を避けるため試験リードを直ちに外さないでください。機器の放電表示が完了するまで待ってください。
• No-load（無負荷）タップチェンジャーは測定中に切り替えないでください。
• 測定中に停電が発生した場合、機器は自動的に放電を開始します。配線を直ちに外さず、少なくとも30秒待ってください。
• 測定中に他の未試験巻線を接地に短絡しないでください。変圧器の磁化が遅れ、データの安定化に時間がかかります。
• 起動前に電源電圧を確認してください：AC 220 V ±10% 50 Hz。
• 試験対象機器が電源オフで、他の通電機器から切り離されていることを確認してください。
• 試験中は筐体を確実に接地してください。
• 試験中に装置のパネル上および周辺に関係のない物を置かないでください。
• ヒューズや付属品を交換する際は、機器に指定された同一型式を使用してください。
• 機器は湿気や油から保護してください。

特性 / 技術仕様

• 型番: UHV-40A
• 使用可能試験電流: 2.5 A、5 A、10 A、20 A、40 A
• 電流別抵抗測定範囲: 2.5 A (10 mΩ–8 Ω)；5 A (1 mΩ–4 Ω)；10 A (1 mΩ–2 Ω)；20 A (1 mΩ–1 Ω)；40 A (1 mΩ–500 mΩ)
• 精度: ±(0.2% フルスケール ±2 桁)
• データ保存容量: 255 レコード
• 表示: LCD、4½ 桁
• 分解能: 0.1 μΩ
• 電源: AC 220 V ±22 V、50 Hz ±2 Hz（ヒューズ 10 A）
• 最大消費電力: 1200 W（40 A 時）
• 動作温度: 0 °C～40 °C、相対湿度 ≤ 80 %
• 寸法: 440 × 230 × 490 mm
• 重量: 20 kg（付属品除く）
