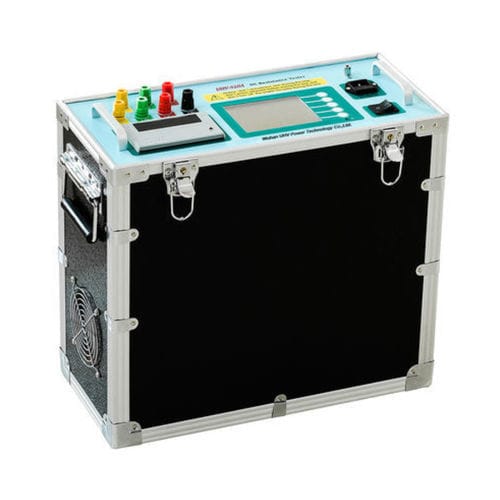

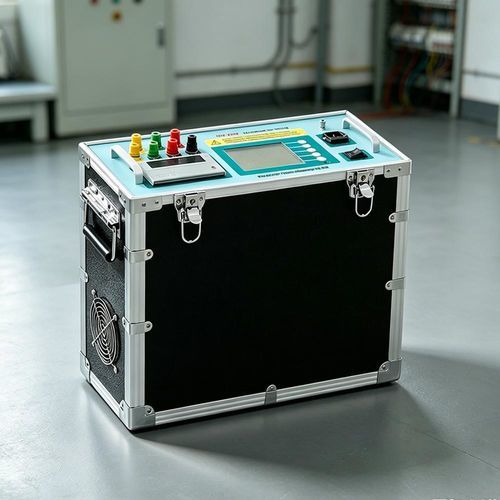

抵抗性試験機 UHV-S20A

変圧器用変電所用パワーシステム

概要
変圧器の三相巻線の直流抵抗を同時に測定できます。保護機能を備え、英語表示のLCDメニューにより直感的な操作が可能です。

製品パラメータ
本三相直流抵抗テスターは、変圧器の直流抵抗測定向けの最新世代機器であり、大容量三相巻線の測定に最適化されています。三相を同時に測定できるため、測定時間を短縮し現場作業を簡素化します。

技術パラメータ

• 測定モード：単相（2相）および三相
• 電流レンジ（単相）：1A、5A、10A、20A、40A
• 電流レンジ（三相）：1A、5A、10A、20A
• 測定レンジ（単相、レンジ別）：1A：10 mΩ–20 Ω；5A：1 mΩ–4 Ω；10A：1 mΩ–2 Ω；20A：1 mΩ–1 Ω；40A：1 mΩ–0.5 Ω
• 測定レンジ（三相、各相レンジ別）：1A：10 mΩ–6 Ω；5A：1 mΩ–1 Ω；10A：1 mΩ–0.6 Ω；20A：1 mΩ–0.3 Ω
• 最大分解能：0.1 mΩ
• 測定精度：±0.2%（フルレンジ）±2 デジット
• データ保存：150グループ
• 電源：AC 220V ±22V、50Hz ±2Hz
• 動作環境：温度 0℃–40℃、相対湿度 ≤80% RH

特徴

• 三相を同時に測定でき、変圧器の測定時間を大幅に短縮
• 巻線の直流抵抗を迅速かつ高精度に測定
• 現場での安全運用を支える多重の保護機能を搭載
• コンパクト設計で持ち運びが容易
• 英語メニューのLCDで操作が分かりやすい
• 高精度、良好な再現性、強いノイズ耐性

特性 / 技術仕様

• 型番：UHV-S20A
• 用途：変圧器巻線の直流抵抗測定（単相・三相）
• 選択可能電流範囲：単相最大40A、三相各相最大20Aまで
• 測定範囲：レンジにより1 mΩ〜数十Ω
• 分解能：0.1 mΩ
• 精度：±0.2%（フルレンジ）±2 デジット
• データ保存：150グループ
• 電源：AC 220V ±22V、50Hz ±2Hz
• 動作条件：0℃–40℃、≤80% RH
• 主な機能：三相同時測定、各種保護、携帯性、LCDメニュー
