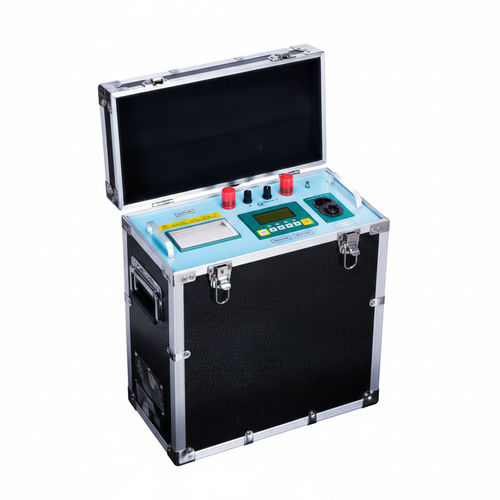

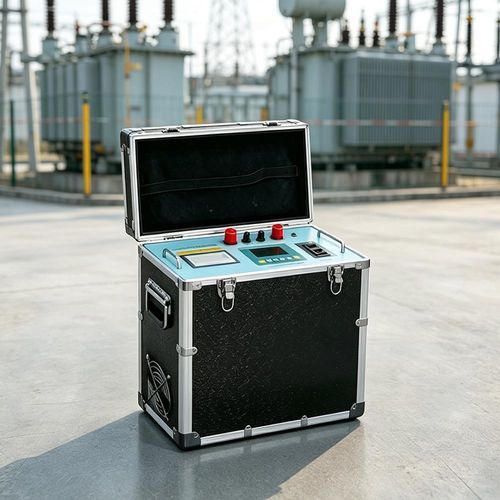

変圧器用試験機 UHV-20A

高電圧低抵抗携帯型

UHV-20Aは、変圧器および高圧リアクタの巻線直流抵抗（DC抵抗）を測定するための携帯型テスターです。受入試験、保守、タップ切替器の調整作業において、迅速で再現性のある測定を行うための保護機能と放電機能を備えています。

製品の特徴

• コンパクトで携帯性に優れる：現場での取り扱いに適した小型・軽量設計。
• 簡単な操作性：直感的な操作系で効率的な試験が可能。
• 高速・高精度な測定：高速取得により安定した再現性のある結果を提供。
• 安全性を強化：自動放電および放電表示、逆起電力、断線、停電に対する保護機能を搭載。

輸送と保管

• 輸送：損傷を防ぐため木箱梱包とクッション材の使用を推奨。木箱を使用しない場合は機器を無造作に積み重ねないこと — 最大梱包層数は2層。輸送時は計器パネルを上向きに保つこと。
• 保管：乾燥・清浄・換気の良い腐食性ガスのない場所に保管し、底部に防湿パッドを敷くこと。木箱無しでの乱積みは避けること。

適用分野

• 受入試験、保守、変圧器のタップ切替調整など高電力誘導機器の巻線抵抗測定。

技術仕様 / 仕様

• 型式：UHV-20A
• 測定電流：1 A、5 A、10 A、20 A
• 測定レンジ：1 A：10 mΩ～20 Ω；5 A：1 mΩ～4 Ω；10 A：1 mΩ～2 Ω；20 A：1 mΩ～1 Ω
• 精度：±0.2%（フルレンジ）
• データ保存：255件
• 表示：液晶表示（抵抗表示：4 1/2桁）
• 最大分解能：0.1 mΩ
• 電源：AC 220 V ±22 V、50 Hz ±2 Hz（ヒューズ 5 A）
• 最大消費電力：300 W（試験電流：10 A／時間）
• 動作環境：温度 0 ℃～40 ℃；相対湿度 ≤ 80% RH
• 寸法：200 × 400 × 280 mm
• 重量：約 6 kg（付属品含む）
