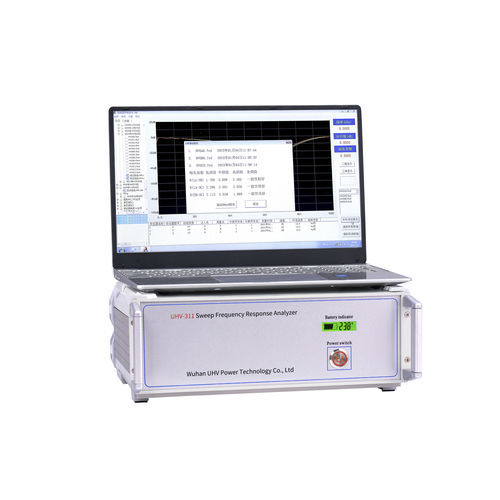

周波数応答分析器 UHV-311

監視用機械監視用テスト用

概要

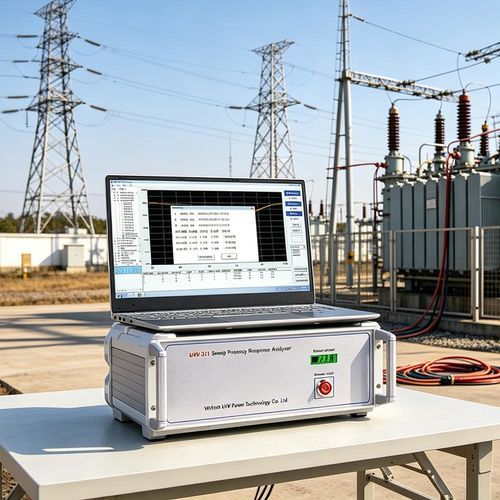

コア技術：DDS方式によるデジタル高速周波数スイープ。測定モード：リニアスイープおよびセグメントスイープ。制御アーキテクチャ：MIL-spec準拠の安定化部品を備えた組み込みマイクロプロセッサ。変圧器の巻線健全性を評価するための現地FRA（Frequency Response Analysis）測定向け機器です。

製品パラメータ
内部FRAアルゴリズムを実装し、巻線特性を高解像度で測定することで、機械的変形（歪み、膨れ、ずれ、傾き）や電気的故障（巻線間短絡、相間接触不具合）を検出します。非侵襲的手順により現地での作業を最小化し、変圧器の分解を不要にします。

技術パラメータ
リニアスイープ周波数範囲：1 kHz – 1 MHz
セグメントスイープ範囲：0.5 kHz – 1 kHz；0.5 kHz – 10 kHz；10 kHz – 100 kHz；100 kHz – 500 kHz；500 kHz – 1000 kHz
振幅範囲：-100 dB – +20 dB
振幅測定精度：±1 dB（+20 dB ～ -60 dB）；±2 dB（-60 dB ～ -100 dB）
スイープ精度：0.01%
信号入力インピーダンス：1 MΩ
信号出力インピーダンス：50 Ω
インフェーズ試験の再現性：99.5%
機器寸法（L × W × H）：300 × 340 × 120 mm
アルミケース寸法（L × W × H）：310 × 400 × 330 mm
重量：10 kg

特徴

• 先進のDDSコア：0–1 MHz領域での高精度FRAのための専用デジタル高速スキャン。
• 高忠実度取得システム：SoC制御のアーキテクチャとデュアルチャネル16ビットA/Dサンプリング、再現性≥99.5%。
• デュアルスイープ動作：リニアおよびセグメントスイープは国内規格（GB/T 1094.18）に適合。
• 非侵襲試験プロトコル：母線の切り離しのみで済み、変圧器の分解を不要にします。
• 現場操作の人間工学：測定に影響されにくいリード配線でタンク上の安全な作業を支援。
• 規格適合出力：軸スケールの選択（線形または対数）に対応。
• インテリジェント信号制御：ソフトウェアによる自動レンジ ±10 V 出力と適応サンプリング周波数。
• 高解像度スキャン：0.25 / 0.5 / 1 kHz のステップで分解能を設定可能。
• AI駆動の診断：6曲線の履歴比較、軸別解析、自動パラメータ算出と巻線変形診断、専門家レベルの結論生成。
• 自動レポート機能：環境パラメータの記録、測定データのアーカイブ、Word/PDFのカラー報告書作成。

技術仕様

• 型番：UHV-311
• リニアスイープ周波数範囲：1 kHz – 1 MHz
• セグメントスイープ範囲：0.5 kHz – 1 kHz；0.5 kHz – 10 kHz；10 kHz – 100 kHz；100 kHz – 500 kHz；500 kHz – 1000 kHz
• 振幅範囲：-100 dB ～ +20 dB
• 振幅測定精度：±1 dB（+20 dB ～ -60 dB）；±2 dB（-60 dB ～ -100 dB）
• スイープ精度：0.01%
• 入力インピーダンス：1 MΩ
• 出力インピーダンス：50 Ω
• インフェーズ再現性：99.5%
• 機器寸法（L×W×H）：300 × 340 × 120 mm
• 梱包寸法（L×W×H）：310 × 400 × 330 mm
• 重量：10 kg
