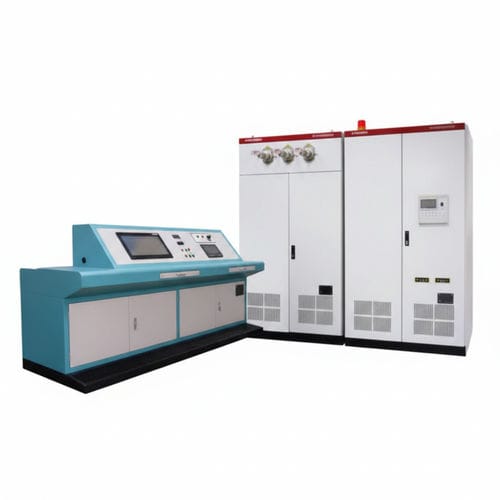

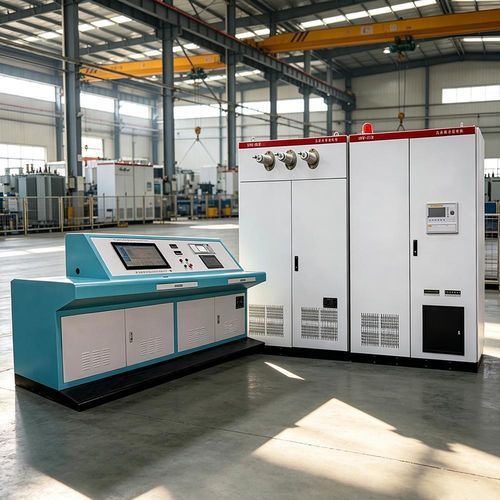

変圧器試験用ベンチ UHV-315

抵抗性パフォーマンス電源

概要
UHV-315は電力変圧器および配電変圧器の電気試験用に設計された専用の試験ステーションで、標準的な試験を網羅し、外部CTインターフェースによる容量拡張に対応します。

主な用途

• 電力変圧器・配電変圧器の無負荷・負荷特性試験
• 巻線の直流抵抗（DC抵抗）測定
• 変比（TTR）および巻線グループの確認
• 電源周波数耐電圧試験（AC withstand）
• 外部CTインターフェースおよび予備の変圧器ポートによる容量拡張

計測技術

• 測定モジュールはMCUで完全制御され、同期サンプリングを実行
• サンプリングデータの自動処理により手動計算による誤差を排除
• 測定結果はリアルタイムでデジタル表示

製品特長

• 大型バックライトLCDとカテゴリ別メニューによる直感的な操作インターフェース
• 2500 kVAまでの変圧器に対応した包括的な試験機能（DC抵抗、変比、無負荷/負荷損失、耐電圧試験など）
• 電圧・電流・電力の直接表示と現場での試験報告書印刷機能
• 耐電圧試験時の過電流に対する音・光アラームおよびプログラム可能なタイミング機能による自動化
• 外部CTインターフェースおよび予備の変圧器ポートによる拡張設計

特長 / 技術仕様

• 型式: UHV-315
• 適用規格: GB/T4776、GB/T5169、GB/4285-1993 等
• 対応試験: 無負荷/負荷特性、DC抵抗、変比・巻線グループ、電源周波数耐電圧 等
• 最大試験変圧器容量: 2500 kVAまで
• 計測制御: MCUによる同期サンプリングと自動データ処理
• 表示: 大型バックライトLCD、リアルタイムのデジタル表示
• 出力/インターフェース: 外部CTインターフェースおよび予備の変圧器ポート
• 安全/制御: 過電流の音・光アラーム、プログラム可能なタイマー
• 報告: 測定値および算出結果の現場印刷機能
