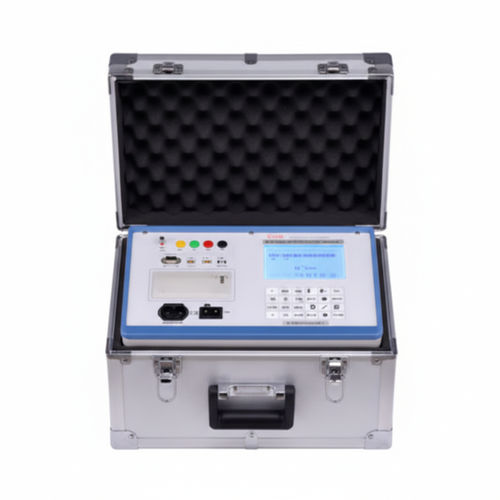

相試験機 UHV-4000

電動式抵抗性変圧器用

UHV-4000は、変圧器の負荷時タップチェンジャー（OLTC）を現場で検証・解析するための携帯型テスターです。遷移波形、遷移時間、瞬時遷移抵抗値、三相同期を測定し、エンジニアリング診断に有用なグラフおよびテキスト形式で結果を出力します。

主な特徴

• 垂直シャーシ設計により、現場での持ち運びが容易なコンパクトボディ。
• 5.7インチバックライトLCDを搭載し、広温度対応で屋外でも良好な視認性。
• 組込みPC-104産業用コントローラにより高速データ処理とローカル保存が可能。
• 高精度定電流源を内蔵し、保護回路により信頼性の高い抵抗測定を実現。
• 6チャネルの高速マルチチャネルデータ取得に対応し、グラフ・テキストでの表示が可能。
• ステーション名や識別子、記号の迅速入力を可能にするT9入力方式を内蔵。
• USBフラッシュドライブ対応およびUSBデータ同期により柔軟なデータ転送とバックアップが可能。
• ステーション名・番号・タップ位置による木構造のデータ管理で記録の効率化を実現。
• パネル内蔵サーマルプリンタで現場ですぐにレポート出力が可能。

技術仕様 / パラメータ

• 出力電流: ≥1 A、3チャネル
• サンプリングチャネル数: 6 チャネル
• サンプリング周波数: 10 kHz/s
• 遷移抵抗測定範囲: 0.5 Ω～20 Ω
• 遷移時間測定範囲: ≤250 ms
• 分解能 — 抵抗: 0.01 Ω
• 分解能 — 時間: 0.1 ms
• 測定精度 — 遷移抵抗: ±(5% + 3 ディジット)
• 測定精度 — 遷移時間: ±(0.1% + 1 ディジット)
• 記録媒体: Uディスク対応、内蔵ストレージ 1 GB
• 寸法（本体）: 350 mm × 230 mm × 200 mm
• 本体重量: 5 kg

使用条件

• 環境温度: -10 ℃～50 ℃
• 環境湿度: ≤85% RH
• 動作電源: AC 220 V ±10%
• 電源周波数: 50 ±1 Hz
