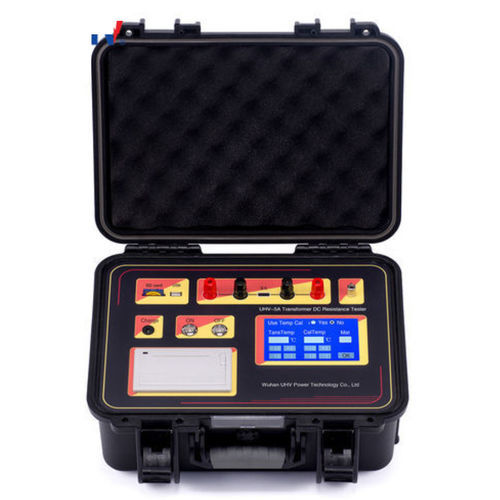

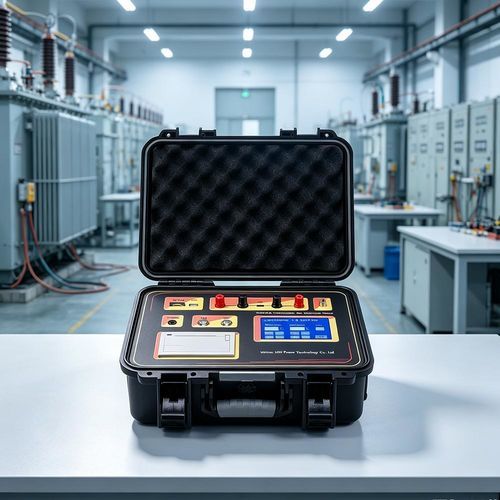

安全試験機 UHV-5A

抵抗性低抵抗電気装置

概要
本携帯型機器は変圧器および誘導性負荷の直流巻線抵抗を測定するための装置です。電流源補償方式と四端子（ケルビン）測定を採用し、リードおよび接触抵抗による誤差を除去します。過電圧保護、現場での使用に対応する充電式リチウムイオン電池、高出力電流を備え、精密で再現性の高い測定を可能にします。

製品パラメータ
タイプ：一体型携帯式
外形寸法：260 mm × 160 mm × 80 mm
重量：3 kg
内蔵電池：充電式DCリチウムイオン電池
充電器：入力 AC 220 V (50±1) Hz — 出力 DC 29.4 V
動作温度：-10 °C〜45 °C
相対湿度：≤85% RH（結露なし）
最大高度：≤2000 m
最大出力：100 W（5 Aレベル、開放電圧 約20 V）

機能

• 表示：5.0インチ高精細タッチLCD（中国語インターフェース；英語版は要望に応じて提供）
• 記録：最大1,000件の試験データを保存可能
• 試験モード：大容量内蔵リチウム電池によるDC供給で屋外試験に適合
• 電流オプション：5段の自動電流設定（5 A含む）
• 高精度：精度 0.2% ± 2桁
• 測定範囲：1 μΩ〜100 kΩ、分解能 0.1 μΩ
• 印字：高速マイクロサーマルプリンタ内蔵、測定結果をリアルタイム印字
• ファイル管理：USB接続時にUSBマスストレージとして認識、試験記録の直接コピーが可能
• パラメータ設定：番号、材質、測定巻線位相、巻線温度、換算温度などを設定可能
• 自動電源オフ：3分間操作がない場合は自動で電源オフ
• 電源表示：起動時にバッテリーレベル表示
• 低電圧保護：バッテリー残量低下時の警告と保護のための自動シャットダウン

補足
測定方法：四端子（ケルビン）法によりリード／接触抵抗の影響を除去。保護機能：過電圧保護および総合的な保護機能を備え、現場およびラボでの安全性と再現性を確保します。

仕様（技術データ）

• 型番：UHV-5A
• タイプ：一体型携帯式
• 寸法：260 mm × 160 mm × 80 mm
• 重量：3 kg
• 電源：内蔵DCリチウムイオン充電池；充電器入力 AC 220 V (50±1) Hz、出力 DC 29.4 V
• 動作温度：-10 °C〜45 °C
• 相対湿度：≤85% RH（結露なし）
• 最大高度：≤2000 m
• 最大出力：100 W（5 A；開放電圧 約20 V）
• 測定範囲：1 μΩ〜100 kΩ；分解能 0.1 μΩ
• 精度：0.2% ± 2桁
• 表示：5.0インチカラータッチLCD
• 記録容量：最大1,000件
• 電流設定：5段自動電流
• プリンタ：内蔵高速マイクロサーマルプリンタ
• データ転送：PC接続時はUSBマスストレージモードで直接ファイルコピー
• 保護機能：過電圧保護および包括的保護機能
