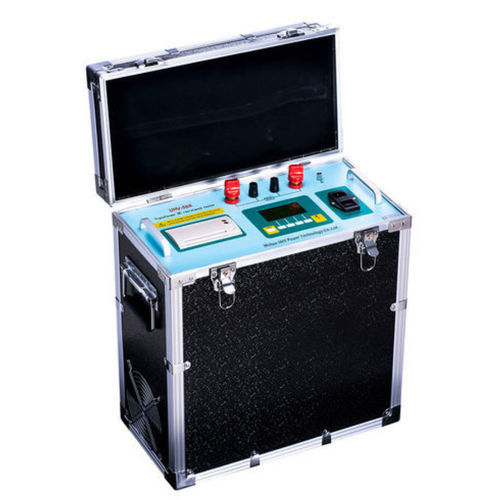

抵抗性試験機 UHV-50A

完全性DCステータ巻線用

製品概要
直流巻線抵抗計 UHV-50A は、改良された電源設計により安定した動作、迅速な測定、および高いデータ再現性を実現します。変圧器巻線や大電力インダクティブ機器の直流抵抗を高精度に測定するために設計されており、製造検査、研究開発、現場保守に適しています。

技術仕様
試験電流：2.5 A、5 A、10 A、20 A、50 A
測定範囲：2.5 A：10 mΩ～8 Ω；5 A：1 mΩ～4 Ω；10 A：1 mΩ～2 Ω；20 A：1 mΩ～1 Ω；50 A：1 mΩ～500 mΩ
測定精度：フルスケールの ±0.2% ±2 カウント
データ保存：255 レコード
表示：液晶表示、抵抗値は 4 1/2 桁で表示
最大分解能：0.1 μΩ
電源：AC 220 V ±22 V、50 Hz ±2 Hz（ヒューズ 5 A）
最大消費電力：1500 W（試験電流 10 A 時）
動作環境：0 ℃～40 ℃、相対湿度 ≤ 80%
外形寸法：440 × 230 × 490 mm
重量：16 kg（付属品含む）

特長

• 小型で軽量、作業場および現場での取り扱いに適しています。
• 中国語メニューによる操作で、手順の再現性が高いユーザーインタフェース。
• 高速測定により安定かつ精度の高い結果を提供します。
• 自動放電および放電表示機能を備え、取り扱いミスを低減し機器と作業者の安全を確保します。

機器の重要性
直流抵抗の精密測定は、巻線の健全性評価、故障診断、接続品質の確認に不可欠です。本測定器はオームの法則に基づき、制御された電流注入と電圧測定を電子回路で抵抗値に変換し、保守や品質管理に信頼できるデータを提供します。

適用分野
変圧器の製造・検査、電力系統の保守、電気機器の生産、研究開発ラボなど、低抵抗測定が必要な場面で広く使用されます（半導体製造、材料研究、生体インピーダンス測定など）。

特性 / 技術仕様

• 型番：UHV-50A
• 試験電流：2.5 A / 5 A / 10 A / 20 A / 50 A
• 測定範囲（回路ごと）：2.5 A（10 mΩ–8 Ω）、5 A（1 mΩ–4 Ω）、10 A（1 mΩ–2 Ω）、20 A（1 mΩ–1 Ω）、50 A（1 mΩ–500 mΩ）
• 精度：フルスケールの ±0.2% ±2 カウント
• 最大分解能：0.1 μΩ
• 表示：LCD、4 1/2 桁
• データ保存：最大 255 レコード
• 電源：AC 220 V ±22 V、50 Hz ±2 Hz（ヒューズ 5 A）
• 最大消費電力：1500 W（10 A 時）
• 動作環境：0 ℃～40 ℃、相対湿度 ≤ 80%
• 外形寸法：440 × 230 × 490 mm
• 重量：16 kg（付属品含む）
