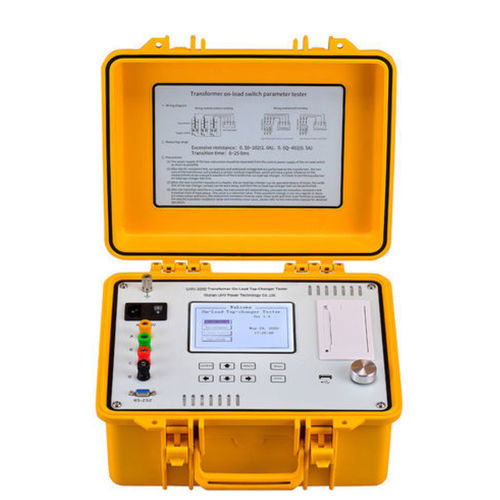

屋外測定器 UHV-3000

抵抗電動産業用

概要
UHV-3000は、電力変圧器の負荷作業形分接器（OLTC）向けの現場用試験器です。遷移波形、遷移時間、遷移抵抗を測定し、三相同期を確認できます。二重出力、保護回路、自動計算機能、5.7" 液晶表示、USBによるデータ保存を備え、現地での診断に適しています。

用途
変電所や産業設備での試運転、定期保守、故障診断用に設計されています。単相・三相の検証や波形解析に対応します。

技術仕様
出力電流：1.0 A、0.5 A
遷移抵抗測定範囲：0.5 Ω–20 Ω（1.0 A時）；0.5 Ω–40 Ω（0.5 A時）
遷移時間範囲：0–250 ms
遷移抵抗精度：±(5% 読値 + 3 桁)
遷移時間精度：±(0.1% 読値 + 3 桁)
動作温度：-10℃–50℃
相対湿度：≤85% RH
電源：AC 220 V ±10%、50 ±1 Hz
データ保存：Uディスク（USB）およびローカル保存
寸法：345 × 295 × 175 mm
重量：5 kg

特徴

• 二重出力（1.0 A / 0.5 A）により測定範囲を拡張。
• 遷移抵抗および遷移時間の自動計算機能。
• 現場での安全な作業を支える保護回路を搭載。
• 5.7" 液晶で波形やパラメータを現場で直接表示。
• USBメモリへの波形・ログ保存機能。
• 独立したキー操作とワンキー飛行シャトルで迅速な操作が可能。
• 現場作業向けの携帯性に優れた軽量設計。

仕様

• 型番：UHV-3000
• 出力電流：1.0 A、0.5 A
• 遷移抵抗：0.5 Ω–20 Ω（1.0 A）；0.5 Ω–40 Ω（0.5 A）
• 遷移時間：0–250 ms
• 精度：技術仕様参照
• 動作環境：-10℃–50℃；≤85% RH
• 電源：AC 220 V ±10%、50 ±1 Hz
• 保存：USBおよびローカル
• 寸法：345 × 295 × 175 mm
• 重量：5 kg
