容量試験機 UHV-321

インピーダンス位相順序出力

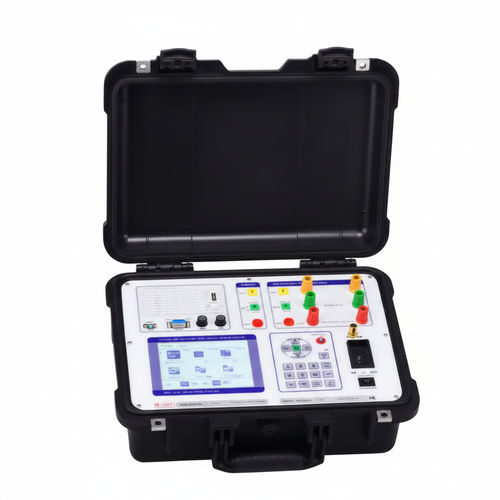

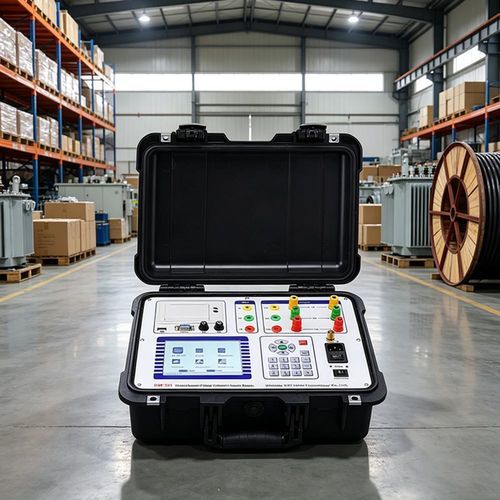

UHV-321 は、配電用変圧器の容量測定、無負荷特性測定および短絡損失解析を行うための携帯型試験装置です。

主な機能・特徴

• 配電用変圧器の容量測定（30kVA〜31500kVA）。
• 無負荷損失および短絡損失の試験。
• 高調波解析：元波形表示とバーグラフ表示により、複数高調波の含有量および全高調波歪率（THD）を評価。
• 三相試験時の配線自動確認および三相の電流‑電圧ベクトル図の表示。
• 波形補正、温度補正、定格外電圧/電流補正、校正補正など複数の補正機能により現場での測定精度を向上。
• 電流・電圧の自動レンジ切替（0〜100A、線間電圧0〜750V／相電圧0〜450V）。

用途 / 典型的な使用例

• 配電用変圧器の現場試験および受入試験：容量確認、無負荷・短絡損失の解析。
• 高調波解析により現場での電力品質評価を実施。
• 保守チーム、据付・試運転、工場試験での使用に適する設計。

トラブルシューティング — よくある問題

• 電源を入れても表示がない：AC 220V のヒューズボックスを点検し、必要に応じてヒューズを交換してください。
• 画面が突然黒くなる：リセットボタンを押して再起動してください。
• 測定・計算結果が正しくない：外部配線、手動操作の誤り、配線選択の誤りや設定パラメータを確認してください。
• 電圧または電流表示がゼロ：電流レンジのヒューズが切れていないか確認してください。

品質保証とサービス

• 製造元による限定保証およびメンテナンスサービスを提供します。
• 保証期間中は無償メンテナンス；保証期間外は有償となります。
• 保証期間や連絡先は製品ドキュメントをご参照ください。

仕様（主なパラメータ）

• 容量測定範囲: 30kVA ～ 31500kVA
• 電流測定範囲: 0 ～ 100A（レンジ自動切替）
• 電流測定精度: ±(0.2% + 3桁)
• 電圧測定範囲: 線間電圧 0 ～ 750V、相電圧 0 ～ 450V（レンジ自動切替）
• 電圧測定精度: ±(0.2% + 3桁)
• 絶縁抵抗: > 100 MΩ
• 漏れ電流: < 3.5 mA
• 絶縁耐力: シャーシ上の電源接続部は1500Vに耐える（外部変圧器で測定範囲を拡張可能）
• 周波数範囲: 40 ～ 65 Hz（精度クラス 0.2）
• 電源入力: AC 220V ±10%
