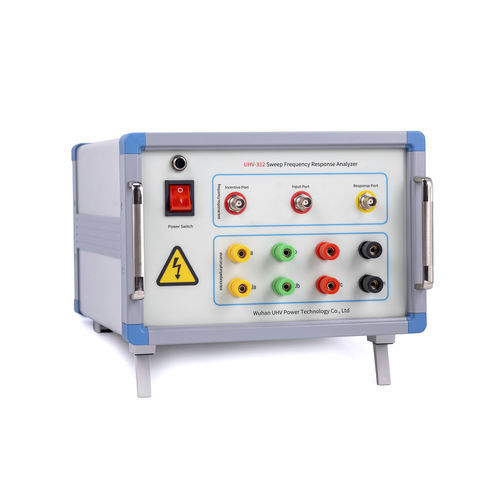

周波数応答分析器 UHV-312

三相電気回路用単相電気回路用テスト用

概要
UHV-312は、変圧器巻線の診断試験向けに設計されたスイープ周波数応答アナライザです。周波数応答（スイープ）法と低電圧短絡インピーダンス法に対応し、試験データをデータベースに保存、インダクタンス測定機能を備えています。現場での使用を想定し、Windows環境に対応しています。

製品パラメータ
UHV-312は中・大型変圧器向けに設計されています。高精度同期ACサンプリングと電圧・電流に対するFFTデジタル信号処理を採用し、安定で再現性の高い測定を実現します。三相自動測定または単相測定に対応し、低圧側の短絡を確実に行います。変圧器パラメータを入力すると、各相のインピーダンスとインピーダンス誤差率を自動で測定・計算します。試験中の電圧・電流波形表示により現場での診断性が向上します。

技術パラメータ

• 測定速度：単相巻線 1–2 分
• 出力電圧（インピーダンス法）：最大 20 Vpp（自動調整）
• 出力インピーダンス：50 Ω
• 入力インピーダンス：1 MΩ（応答チャネルに50 Ω整合抵抗内蔵）
• スイープ範囲：100 Hz – 2 MHz
• 周波数精度：0.005 %
• サンプリング周波数：100 MSPS
• スイープモード：線形または対数；ポイント設定可能
• 表示：振幅–周波数曲線、電圧/電流のオシロスコープ表示
• 測定ダイナミックレンジ：−120 dB〜20 dB
• インピーダンス法 電圧レンジ：0–220 V
• インピーダンス法 電流レンジ：0–10 A
• インピーダンス試験周波数：50 Hz / 60 Hz

機能

• 周波数応答法は、変圧器カバーを外さずに巻線特性を測定し、変形、膨らみ、軸方向のずれを正確に検出できます（66 kV以上の変圧器に適用）。
• 測定時間が短く、単相巻線を1–2分で測定可能です。
• 高い周波数精度（0.005 %）と広いダイナミックレンジにより詳細な解析が可能です。
• 試験用コンピュータを保護する5000 Vの絶縁保護を採用しています。
• 試験状況をリアルタイムで監視できるオシロスコープ機能を搭載しています。
• 最大9曲線を同時にロードし、各曲線のパラメータを自動計算して巻線の変形を診断できます。
• 解析ソフトウェアはDL/T911-2016およびIEC60076-18に準拠しています。
• 短絡インピーダンス法は外部電圧調整器を必要とせず、HV巻線AB/BC/CAに自動で電圧印加、同期データ収集、インピーダンス誤差率の自動計算が可能です。
• 試験データをデータベースに保存し、Word（Officeがインストールされている場合）やJPG形式での自動レポート出力が可能です。
• インダクタンス測定機能を内蔵しています。
• 直感的なソフトウェアでワンタッチ測定が可能なため、現場作業が容易です。

仕様 / 技術仕様

• モデル：UHV-312
• スイープ範囲：100 Hz – 2 MHz
• 周波数精度：0.005 %
• サンプリング周波数：100 MSPS
• 測定速度：単相巻線 1–2 分
• 出力電圧（インピーダンス法）：最大 20 Vpp（自動調整）
• 出力インピーダンス：50 Ω
• 入力インピーダンス：1 MΩ（応答チャネルに50 Ω整合抵抗内蔵）
• スイープモード：線形または対数；周波数およびポイント設定可能
• 表示：振幅–周波数曲線および電圧/電流のオシロスコープ表示
• ダイナミックレンジ：−120 dB〜20 dB
• インピーダンス測定範囲：電圧 0–220 V、電流 0–10 A
• 試験周波数：50 Hz / 60 Hz
• 絶縁保護：5000 V
• ソフトウェア/プラットフォーム：データベース保存、自動レポート生成（Word/JPG）、Windows 2000/XP/7/8/10/11 対応
• 規格：DL/T911-2016、IEC60076-18
